    КЛАПАНЫ ОБРАТНЫЕ ( КЛАПАНЫ НЕВОЗВРАТНЫЕ )

    Клапаны невозвратные муфтовые PN 10 Рис. 04-006

    клапаны невозвратные муфтовые, PN 10

    Проводимые среды:
    вода питательная, вода пресная, вода морская, пар, воздух, масло, нефтепродукты, топливо, газ, кислоты, конденсат.


    проходные

    латунь/пластик

    с внутренним подпружинивнием

    для вертикальной или горизонтальной установки

    внутренняя резьба в соотв. с ISO 228/1

    максимальная рабчая температура + 95° С


    Перечень материалов:

    корпус: латунь MS58        2.0380

    тарелка: пластик        -

    уплотнение: NBR        -

    пружина: нерж. сталь        1.4301

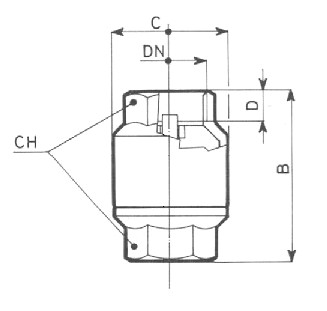

    ИНМОР | Клапаны невозврратные муфтовые PN 10 Рис.04-006

    тип 04-006

    NW/DN

    В

    С

    D

    CH

    KG

    G 3/8"

    45

    27

    9

    21

    0,10

    G 1/2"

    48

    30

    10

    26

    0,10

    G 3/4"

    52

    37

    10

    32

    0,15

    G 1"

    58

    45

    10

    38

    0,25

    G 1 1/4"

    65

    57

    13

    47

    0,35

    G 1 1/2"

    70

    64

    13

    55

    0,50

    G 2"

    79

    78

    17

    68

    0,70



    Скачать техническую информацию и описание клапана: (380 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел компании "Инмор"

    Сертификат типового одобрения Российского Регистра Судоходства РФ


    Наша судовая арматура сертифицирована в РМРС и РРР.
    Возможна поставка с сертификатами DNV, GL, Bureau Veritas

    Замечания и комментарии приветствуются. С удовольствием добавим в наш каталог недостающую информацию по судовой арматуре.
