    КЛАПАНЫ С РЕЗЬБОВОЙ КРЫШКОЙ - МУФТОВЫЕ, ШТУЦЕРНЫЕ, ФЛАНЦЕВЫЕ

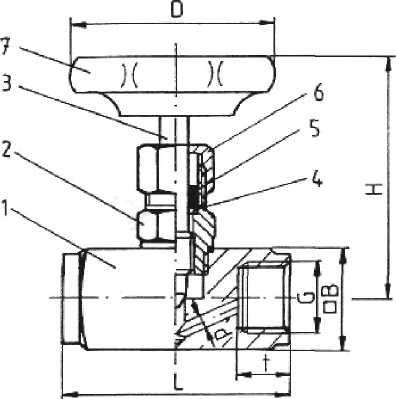

    Клапаны игольчатые муфтовые PN 200 Рис. 03-027

    клапан игольчатый муфтовый PN 200

    исполнение из стали или нерж.стали

    с резьбовой крышкой

    металлическое уплотнение

    внутренняя резьба в соотв. с ISO 228/1

    макс. рабочая температура +350°С

    (учесть падение давления при температурах свыше + 50°С )

    Проводимые среды:
    воздух, вода пресная, вода морская, масло, пар, топливо, газ, кислоты, конденсат

    спецификация материалов:

    Клапан 03-027-1

    корпус:   сталь   1.0711

    крышка:   сталь   1.0711

    шток:   нерж. сталь   1.4104

    Клапан 03-027-2

    корпус:   нерж. сталь   1.4571

    крышка:   нерж. сталь   1.4571

    шток:   нерж. сталь   1.4571

    ИНМОР | Клапаны игольчатые муфтовые PN 200 Рис.03-027

    тип 03-027-1 / 03-027-2

    DN

    d

    L

    H

    D

    t

    В

    KG

    G 1/8"

    4

    45

    70

    50

    11

    25

    0,40

    G 1/4"

    5

    50

    72

    50

    13

    25

    0,40

    G 3/8"

    6

    55

    72

    50

    13

    25

    0,45

    G 1/2"

    7

    60

    72

    63

    16

    30

    0,50

    G 3/4"

    9

    75

    95

    63

    18

    35

    0,70

    G 1"

    12

    100

    110

    90

    22

    45

    1,40

    G 1 1/4"

    15

    110

    130

    100

    24

    60

    2,00

    G 1 1/2"

    22

    130

    140

    100

    28

    70

    2,30

    G 2"

    22

    130

    140

    100

    28

    70

    2,30



    Скачать техническую информацию и описание клапана: (170 kb) распечатать
