| КЛАПАНЫ С РЕЗЬБОВОЙ КРЫШКОЙ - МУФТОВЫЕ, ШТУЦЕРНЫЕ, ФЛАНЦЕВЫЕ |
|

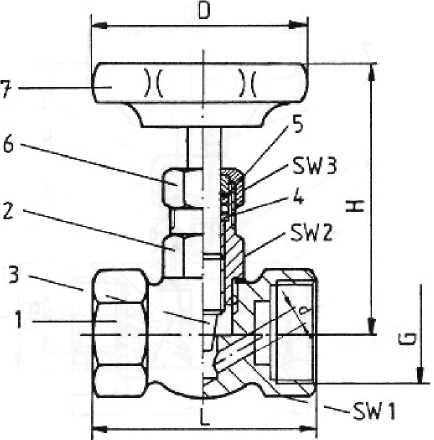

клапан игольчатый муфтовый PN 40 |
Проводимые среды: |
|
латунь |
|
|
с резьбовой крышкой |
|
|
металлическое уплотнение |
|
|
внутренняя резьба в соотв. с ISO 228/1 |
|
|
макс. рабочая температура + 100° С |
|
спецификация материалов: корпус: латунь 2.0401 крышка: латунь MS58 2.0380 шток: латунь MS58 2.0380 маховик: пластик
клапан тип 03-028 |
|
DN |
d |
L |
H |
D |
SW1 |
SW2 |
SW3 |
KG |
|
G 1/8" |
4 |
50 |
70 |
50 |
22 |
19 |
19 |
0,25 |
|
G 1/4" |
5 |
50 |
78 |
50 |
22 |
19 |
19 |
0,25 |
|
G 3/8" |
6 |
50 |
78 |
50 |
22 |
19 |
19 |
0,25 |
|
G 1/2" |
7 |
55 |
78 |
63 |
25 |
19 |
19 |
0,25 |
|
G 3/4" |
9 |
67 |
90 |
63 |
32 |
22 |
22 |
0,50 |
|
G 1" |
11 |
75 |
95 |
63 |
40 |
22 |
22 |
0,60 |
|
G 1 1/4" |
13 |
110 |
105 |
90 |
54 |
24 |
27 |
1,85 |
|
G 1 1/2" |
15 |
110 |
110 |
90 |
58 |
24 |
27 |
1,85 |
|
G 2" |
15 |
110 |
110 |
90 |
70 |
27 |
27 |
2,40 |
Скачать техническую информацию и описание клапана: (570 kb) |
распечатать
|
Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ" Для получения уточнений и дополнительной информации С уважением,информационный отдел компании "Инмор"
|
Производители поставляемой судовой арматуры сертифицированы и одобрены основными Морскими Регистрами
