    ЗАТВОРЫ ДИСКОВЫЕ ПОВОРОТНЫЕ ФЛАНЦЕВЫЕ И МЕЖФЛАНЦЕВЫЕ

    Затвор дисковый безфланцевый PN 10/16 Рис.07-001

    Затвор дисковый  безфланцевый PN 10/16

    Проводимые среды:
    вода морская, вода пресная, жидкий груз, топливо, масло, воздух, конденсат
    Судовая арматура сертифицирована в РМРС и в РРР.

    для установки между фланцами DIN PN 10/16

    (JIS 5 К /10 К; ANS1150 по заказу)

    привод рукояткой или редуктором

    корпус - чугун GG-25 / GGG40

    диск – бронза алюминиевая

    манжета из NBR (Buna-N)

    размер по фланцам в соотв. с DIN 3202 K1 (EN 558-1)

    максимальная рабочая температура + 80°

    спецификация материалов:

    корпус: серый чугун GG-25 по DIN 0.6025

    диск: бронза алюмюминиевая по DIN 2.0975

    манжета: нитрилбутил по DIN Buna-N NBR

    ось: нерж. сталь по DIN 1.4301

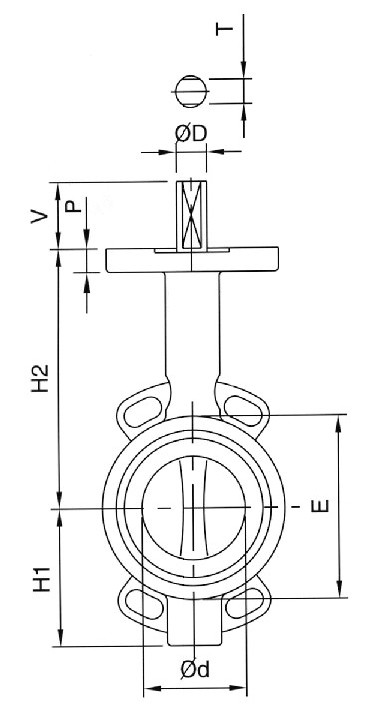

    ИНМОР | Затвор дисковый безфланцевый PN 10/16 Рис.07-001

    тип 07-001

    ИНМОР | Затвор дисковый безфланцевый PN 10/16 Рис.07-001

    тип 07-001-В (с редуктором)

    ИНМОР | Затвор дисковый безфланцевый PN 10/16 Рис.07-001

    тип 07-001-А (с рукояткой)



    DN

    L

    Ød

    H1

    H2

    E

    V

    ØD

    T

    KG

    KG










    07-001-А

    07-001-В

    50

    43

    52

    67

    134

    99

    33

    14

    10

    3,9

    7,5

    65

    43

    65

    71

    143

    110

    33

    14

    10

    4,4

    8,1

    80

    46

    80

    83

    145

    130

    33

    14

    10

    4,7

    8,6

    100

    52

    100

    95

    167

    152

    33

    16

    12

    5,7

    9,7

    125

    56

    125

    110

    195

    180

    33

    19

    15

    8,1

    12,2

    150

    56

    150

    124

    207

    203

    33

    19

    15

    9,5

    13,6

    200

    60

    198

    163

    239

    254

    33

    22

    15

    14,2

    20,1

    250

    68

    248

    227

    289

    327

    35

    22

    18

    20,0

    25,4

    300

    78

    298

    252

    319

    368

    35

    28

    22

    -

    42

    350

    78

    331

    265

    346

    415

    70

    28

    10

    -

    61

    400

    102

    380

    306

    350

    465

    75

    32

    10

    -

    85

    450

    114

    430

    350

    400

    533

    75

    38

    12

    -

    95

    500

    127

    482

    380

    440

    580

    85

    45

    12

    -

    125

    600

    154

    580

    440

    510

    680

    85

    55

    14

    -

    175



    Скачать техническую информацию и описание клапана: (380 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел компании "Инмор"
