ЗАТВОРЫ ДИСКОВЫЕ ПОВОРОТНЫЕ ФЛАНЦЕВЫЕ И МЕЖФЛАНЦЕВЫЕ

Приводы затвора дискового безфланцевого PN 10/16 Рис.07-002

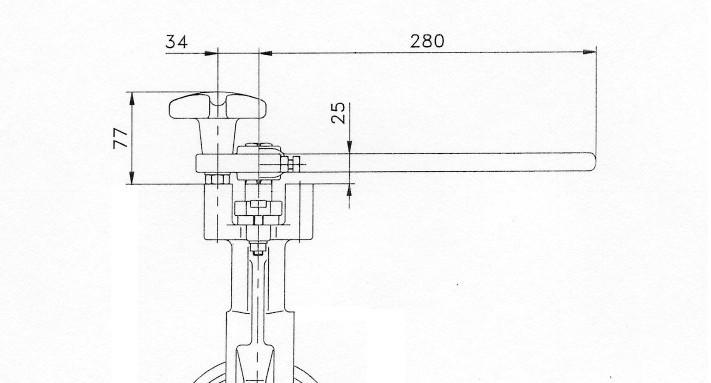

рукоятка для Tипа 07-002-А : рукоятка для DN 50 - DN 150

ИНМОР | Рукоятка поворотная для затвора поворотного Рис.07-002

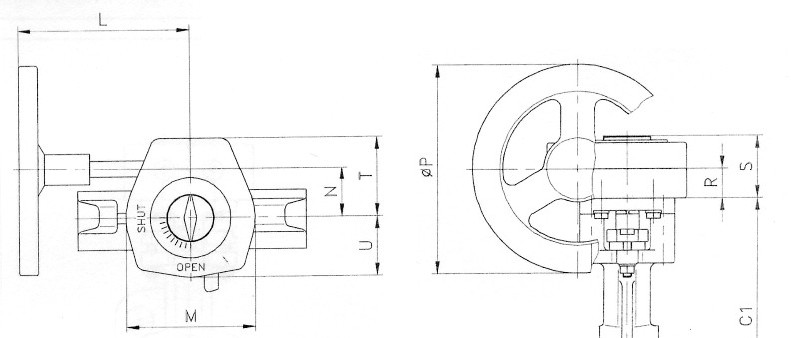

редуктор алюминиевый для Tипа 07-002-В: для затвора дискового поворотного до DN 300

ИНМОР | Редуктор затвора дискового поворотного Рис.07-002

DN	C1	L	M	N	ØP	R	S	T	U
050	157	127	96	39	125	27	55	61	46
065	169	127	96	39	125	27	55	61	46
080	177	127	96	39	125	27	55	61	46
100	194	127	96	39	125	27	55	61	46
125	212	162	122	47	200	29	60	76	56
150	230	162	122	47	200	29	60	76	56
200	280	187	137	60	200	29	60	88	62
250	310	187	137	60	200	29	60	88	62
300	356	210	175	76	250	33	69	111	79

Скачать техническую информацию и описание клапана: (380 kb)
