    - КЛАПАНЫ РЕДУКЦИОННЫЕ СУДОВЫЕ И ПРОМЫШЛЕННЫЕ

    Клапан редукционный фланцевый PN 25 Рис.11-005

    клапан редукционный для нейтральных газов, PN 25

    Проводимые среды: газ, пар, воздух.


    фланцевые соединения в соотв. с DIN PN 25

    корпус - бронза

    крышка - латунь (до G1")

    крышка - чугун (от G 1 1/4")

    Р раб: max. 25 bar

    Р редуцирования: 1,5 - 8,0 bar

    с резьбой под манометр G 1/4" с обеих сторон

    наибольшее редукционное отношение: 10:1

    Max. температура: 75° С

    спецификация материалов:

    корпус: бронза RG 5        2.1096

    крышка : ( до G 1" ) латунь MS58        2.0380

    крышка : ( от G 1") сталь GG25        0.6025

    уплотнения: Пербунан         NBR

    диафрагма: Хлоропрен        CR


    ГК ИНМОР | Клапан редукционный фланцевый PN 25 Рис.11-005

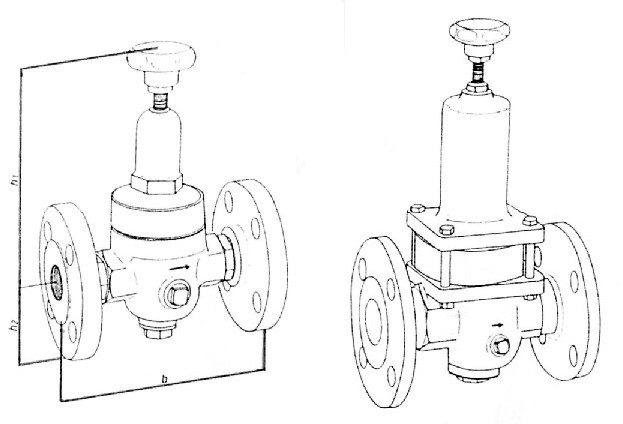

    DN 15 - DN 25                                                         DN 32 - DN 50

    тип 11-005


    Положение клапана: вертикальное


    DN

    b

    hi

    h2

    D

    PCD

    отв.

    KVS

    KG

    15

    130

    120

    48

    95

    65

    4x 14

    1,2

    3,6

    20

    150

    120

    53

    105

    75

    4x 14

    1,3

    3,6

    25

    160

    155

    58

    115

    85

    4x 14

    1,6

    5,6

    32

    180

    200

    70

    140

    100

    4x 18

    4,2

    7,5

    40

    200

    200

    75

    150

    110

    4x 18

    4,5

    9,5

    50

    230

    260

    83

    165

    125

    4x 18

    7,2

    11



    Скачать техническую информацию и описание клапана: (950 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел "Инмор"
