| - КЛАПАНЫ РЕДУКЦИОННЫЕ СУДОВЫЕ И ПРОМЫШЛЕННЫЕ |
|
клапан редукционный для нейтральных газов, PN 40 |
Проводимые среды: газ, пар, воздух. |
|
фланцевые соединения в соотв. с DIN PN 40 |
|
|
корпус - бронза |
|
|
крышка - латунь (до G1") |
|
|
крышка - чугун (от G 1 1/4") |
|
|
Р раб: max. 30 bar |
|
|
Р редуцирования: 1,5 - 20 bar |
|
|
с резьбой под манометр G 1/4" с обеих сторон |
|
|
наибольшее редукционное отношение: 6:1 |
|
|
Max. температура: 75° С |
|
спецификация материалов: корпус: бронза RG 5 2.1096 крышка: (до G 1") латунь MS58 2.0380 крышка: (от G 1 1/4")сталь GG25 0.6025 уплотнения: Пербунан NBR поршень: латунь MS58 2.0380

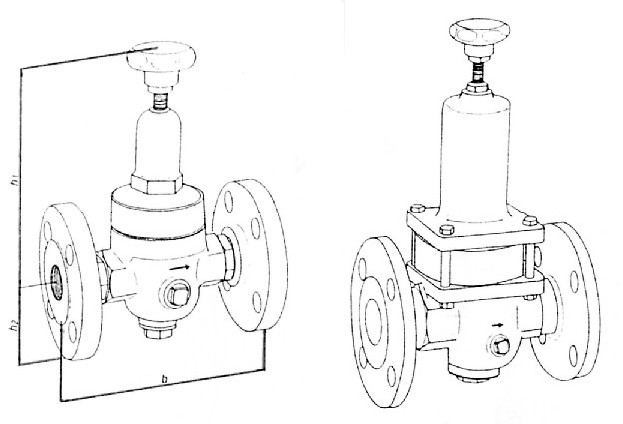

DN 15 - DN 25 DN 32 - DN 50 тип 11-006 Положение клапана: любое - от DN 32 предпочтительно вертикально |
|
DN |
b |
hi |
h2 |
D |
PCD |
отв. |
KVS |
KG |
|
15 |
130 |
140 |
48 |
95 |
65 |
4x 14 |
1,2 |
3,6 |
|
20 |
150 |
140 |
53 |
105 |
75 |
4x 14 |
1,3 |
3,6 |
|
25 |
160 |
185 |
58 |
115 |
85 |
4x 14 |
1,6 |
5,6 |
|
32 |
180 |
230 |
70 |
140 |
100 |
4x 18 |
4,2 |
7,5 |
|
40 |
200 |
230 |
75 |
150 |
110 |
4x 18 |
4,5 |
9,5 |
|
50 |
230 |
295 |
83 |
165 |
125 |
4x 18 |
7,2 |
11 |
Скачать техническую информацию и описание клапана: (950 kb) |
