    - ФИЛЬТРЫ ДЛЯ ВОДЫ,ТОПЛИВА,МАСЛА СУДОВЫЕ И ПРОМЫШЛЕННЫЕ

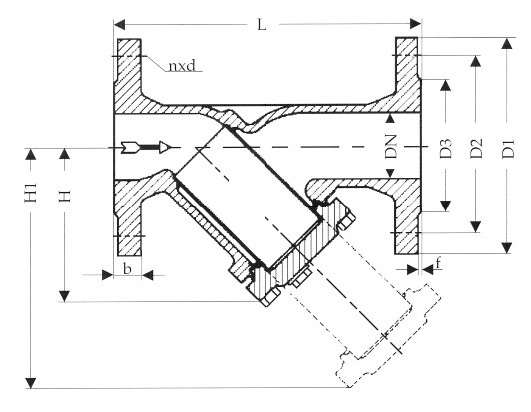

    Фильтр фланцевый «У»-тип  PN 16 Рис.12-006

    Фильтр фланцевый, “Y” тип, PN 16

    Проводимые среды: топливо, масло, вода морская, вода пресная, пар, воздух.


    чугун GG-25

    сетка сталь нерж.

    размер по фланцам в соотв. с DIN 3202/EN 558 F1/F32

    фланцы в соотв. с DIN PN 16

    рабочее давление и

    температура в соотв. с DIN 2401

    в дополнение по DIN 40 - с дренажной пробкой

    спецификация материалов:

    корпус: GG-25        0.6025

    крышка: GG-25        0.6025

    сетка: сталь нерж.        1.4031


    ГК ИНМОР | Фильтр фланцевый «У»-тип  PN16 Рис.12-006

    тип 12-006


    Стандартная сетка - см. таблицу внизу! Все размеры фильтров возможны с сеткой 0,25 мм!


    DN

    L

    H

    H1

    D1

    D2

    n x d

    D3

    b

    f

    сетка

    KG

    15

    130

    80

    110

    95

    65

    4x14

    45

    14

    2

    0,6 mm

    2,4

    20

    150

    80

    110

    105

    75

    4x14

    58

    16

    2

    0,6 mm

    3,0

    25

    160

    95

    135

    115

    85

    4x14

    68

    16

    2

    0,6 mm

    4,0

    32

    180

    95

    135

    140

    100

    4x18

    78

    16

    2

    0,6 mm

    5,7

    40

    200

    110

    165

    150

    110

    4x18

    88

    18

    3

    0,6 mm

    7,2

    50

    230

    130

    195

    165

    125

    4x18

    102

    20

    3

    0,8 mm

    9,8

    65

    290

    150

    225

    185

    145

    4x18

    122

    20

    3

    0,8 mm

    14

    80

    310

    170

    265

    200

    160

    8x18

    138

    22

    3

    1,2 mm

    19

    100

    350

    230

    340

    220

    180

    8x18

    158

    24

    3

    1,2 mm

    31

    125

    400

    275

    405

    250

    210

    8x18

    188

    26

    3

    1,2 mm

    47

    150

    480

    320

    460

    285

    240

    8x22

    212

    26

    3

    1,2 mm

    69

    200

    600

    390

    600

    340

    295

    12x22

    268

    30

    3

    2,0 mm

    121

    250

    730

    520

    790

    405

    355

    12x26

    320

    32

    3

    2,0 mm

    196



    Скачать техническую информацию и описание : (950 kb) распечатать
