    - ФИЛЬТРЫ ДЛЯ ВОДЫ,ТОПЛИВА,МАСЛА СУДОВЫЕ И ПРОМЫШЛЕННЫЕ

    Фильтр фланцевый «У»-тип  PN 16 Рис.12-008

    Фильтр фланцевый, “Y” тип,, PN 16

    Проводимые среды: топливо, масло, вода морская, вода пресная, пар, воздух.


    целиком  из нерж. стали

    Размер по фланцам в соотв. с DIN 3202/EN 558 F1/F32

    фланцы в соотв. с DIN PN 16

    рабочее давление и

    температура по DIN 2401

    спецификация материалов:

    корпус: сталь нерж.        1.4408

    крышка: сталь нерж.        1.4408

    сетка: сталь нерж.        1.4401


    ИНМОР | Фильтр фланцевый «У»-тип  PN16 Рис.12-008

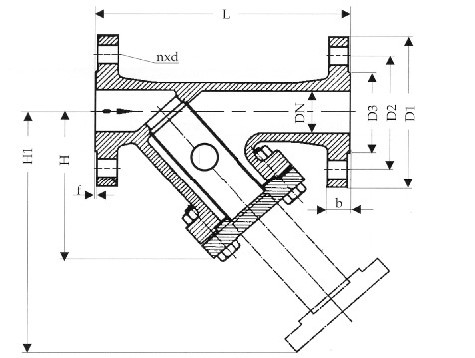

    тип 12-008


    Стандартная сетка-см. размеры в прилагаемой таблице! Для всех размеров фильтров - возможна поставка с сеткой 0,25 мм!


    DN

    L

    H

    H1

    D1

    D2

    n x d

    D3

    b

    f

    сетка

    KG

    15

    130

    70

    89

    95

    65

    4x14

    45

    16

    2

    0,6 mm

    2,8

    20

    150

    78

    110

    105

    75

    4x14

    58

    18

    2

    0,6 mm

    3,8

    25

    160

    85

    115

    115

    85

    4x14

    68

    18

    2

    0,6 mm

    4,8

    32

    180

    100

    135

    140

    100

    4x18

    78

    18

    2

    0,6 mm

    7,3

    40

    200

    125

    170

    150

    110

    4x18

    88

    18

    3

    0,6 mm

    8,5

    50

    230

    135

    190

    165

    125

    4x18

    102

    20

    3

    0,8 mm

    11,0

    65

    290

    170

    235

    185

    145

    4x18

    122

    22

    3

    0,8 mm

    16,0

    80

    310

    190

    280

    200

    160

    8x18

    138

    24

    3

    1,2 mm

    22,5

    100

    350

    230

    320

    220

    180

    8x18

    158

    24

    3

    1,2 mm

    33,5

    125

    400

    280

    410

    250

    210

    8x18

    188

    26

    3

    1,2 mm

    60,5

    150

    480

    340

    480

    285

    240

    8x22

    218

    28

    3

    1,2 mm

    91,5

    200

    600

    430

    600

    340

    295

    12x22

    268

    30

    3

    2,0 mm

    125



    Скачать техническую информацию и описание : (950 kb) распечатать
