    ЗАХЛОПКИ ПУТЕВЫЕ НЕВОЗВРАТНЫЕ

    Захлопка фланцевая невозвратная PN 10/16 Рис.08-004

    захлопки фланцевые, PN 10/16

    Проводимые среды:
    вода морская, вода пресная, вода питательная, жидкий груз, газ, пар, масло, нефтепродукты.

    DIN 3232 A, с внутренней осью

    корпус - серый чугун GG-25

    сёдла - бронза

    размер по фланцам

    в соотв. с DIN 3202/EN 558 F6

    фланцы в соотв. с DIN PN 10

    макс. рабочая температура + 150° С

    спецификация материалов:

    корпус: серый чугун GG-25 по DIN 0.6025

    сёдла: бронза Rg5 по DIN 2.1096

    ось: латунь Ms58 по DIN 2.0380


    ИНМОР | Захлопка фланцевая невозвратная PN 10/16 Рис.08-004

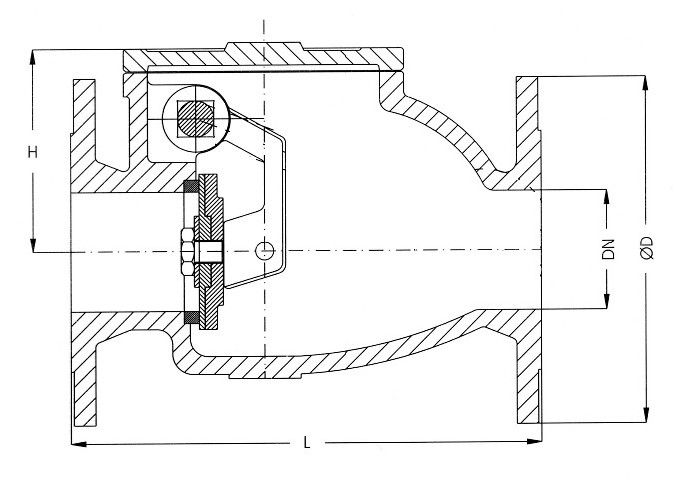

    тип 08-004-А


    Также возможен в соотв. с DIN 3232 :

    Тип 08-004-В с наружным выходом оси, рукояткой и грузом


    DN

    L

    ØD

    PCD

    отв.

    H

    вес

    40

    180

    150

    110

    4x 18

    95

    9

    50

    200

    165

    125

    4x 18

    100

    12

    65

    240

    185

    145

    4x 18

    115

    19

    80

    260

    200

    160

    8x 18

    135

    20

    100

    300

    220

    180

    8x 18

    145

    23

    125

    350

    250

    210

    8x 18

    160

    36

    150

    400

    285

    240

    8x 22

    180

    47

    200

    500

    340

    295

    8x 22

    270

    135

    250

    600

    395

    350

    12x 22

    320

    165

    300

    700

    445

    400

    12x 22

    350

    287



    Скачать техническую информацию и описание клапана: (380 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел компании "Инмор"

    Сертификат типового одобрения Российского Регистра Судоходства РФ


    Производители поставляемой судовой арматуры сертифицированы

    Замечания и комментарии приветствуются. С удовольствием добавим в наш каталог недостающую информацию по судовой арматуре.
