| - ЗАХЛОПКИ ПУТЕВЫЕ НЕВОЗВРАТНЫЕ |
Захлопка магистральная невозвратная PN 10/16 Рис. 08-011 | |
|
захлопка магистральная невозвратная PN10, PN16 для установки между фланцами DIN PN10, PN16, PN25 чугун GGG40 тарелка - бронза, с уплотнением из нитрилбутила NBR размер по фланцам в соотв. с DIN 3202/EN 558 максимальная рабочая температура +80°С |
Проводимые среды: |
|

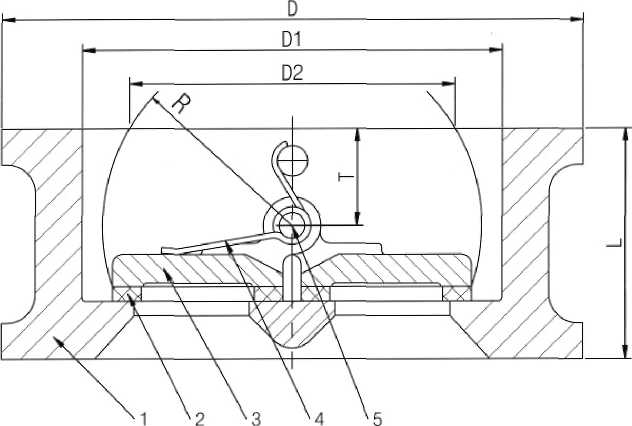

спецификация материалов: ( захлопка тип 08-011-1 ) корпус: высокопрочный чугун GGG40 по DIN 0.7040 тарелка: бронза Rg5 по DIN 2.1096 с уплотнителем из нитрилбутила по DIN NBR оси петель : нерж. сталь по DIN1.4571 пружины: нерж. сталь по DIN 1.4401
захлопка тип 08-011-1 : GGG40 / бронза /NBR для установки между фланцами по DIN PN10/16захлопка тип 08-011-2 : сталь / сталь / NBR для установки между фланцами по DIN PN10/16/25захлопка тип 08-011-3 : нерж. сталь / нерж.сталь / NBR для установки между фланцами по DIN PN 10/16/25 |
|
DN |
L |
D1 |
D2 |
R |
T |
D = наружный диаметр |
KG |
||
|
|
|
|
|
|
|
PN 10 |
PN 16 |
PN25 |
PN 10 |
|
50 |
43 |
65 |
43,3 |
28,8 |
19 |
109 |
109 |
109 |
1,5 |
|
65 |
46 |
80 |
60,2 |
36,1 |
20 |
129 |
129 |
129 |
2,4 |
|
80 |
64 |
94 |
66,4 |
43,4 |
28 |
144 |
144 |
144 |
3,6 |
|
100 |
64 |
117 |
90,8 |
52,8 |
27 |
164 |
164 |
164 |
5,7 |
|
125 |
70 |
145 |
117 |
65,7 |
30 |
194 |
194 |
194 |
7,3 |
|
150 |
76 |
170 |
145 |
78,6 |
31 |
220 |
220 |
220 |
9,0 |
|
200 |
89 |
224 |
199 |
105 |
33 |
275 |
275 |
284 |
17 |
|
250 |
114 |
265 |
234 |
127 |
50 |
330 |
330 |
341 |
26 |
|
300 |
114 |
310 |
284 |
149 |
43 |
380 |
380 |
403 |
42 |
|
350 |
127 |
360 |
333 |
173 |
45 |
440 |
440 |
460 |
55 |
|
400 |
140 |
410 |
381 |
198 |
52 |
491 |
491 |
515 |
75 |
|
450 |
152 |
450 |
420 |
218 |
58 |
541 |
558 |
567 |
101 |
|
500 |
152 |
505 |
468 |
241 |
58 |
596 |
620 |
627 |
111 |
|
600 |
178 |
624 |
573 |
296 |
73 |
698 |
735 |
735 |
172 |
Скачать техническую информацию и описание клапана: (380 kb) |
