| ЗАХЛОПКИ ПУТЕВЫЕ НЕВОЗВРАТНЫЕ |

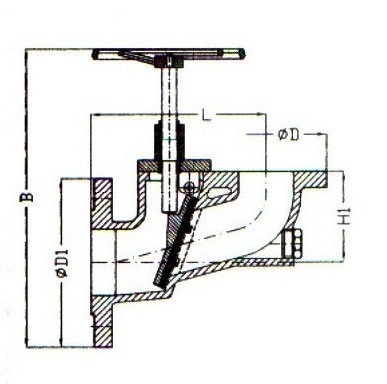

Клапан штормовой с запорным устройством, PN4, Рис.08-014 | |
|
клапаны штормовые DIN-HNA; исполнение HNA Sr6 PN4, с запорным устройством сталь по DIN GSC-25 тарелка из бронзы, с резиновым уплотнением фланцы в соотв. с DIN PN 10 |
Проводимые воды: |
|
спецификация материалов: корпус: сталь GSC-25 по DIN 1.0619 крышка: сталь GSC-25 по DIN 1.0619 тарелка: бронза Rg5 по DIN 2.1096 (с резиновым уплотнением) шток: спец. латунь SoMs59 по DIN 2.0540
тип 08-014 |
|
DN x DN 1 |
L |
В |
H1 |
ØD |
PCD |
отв. |
ØD1 |
PCD1 |
отв. 1 |
KG |
|
050 x 080 |
180 |
360 |
90 |
165 |
125 |
4x 18 |
200 |
160 |
8x 18 |
15 |
|
065 x 100 |
200 |
370 |
100 |
185 |
145 |
4x 18 |
220 |
180 |
8x 18 |
17 |
|
080 x 125 |
215 |
385 |
108 |
200 |
160 |
8x 18 |
250 |
210 |
8x 18 |
30 |
|
100 x 150 |
260 |
460 |
130 |
220 |
180 |
8x 18 |
285 |
240 |
8x 22 |
37 |
|
125 x 175 |
290 |
530 |
152 |
250 |
210 |
8x 18 |
315 |
270 |
8x22 |
48 |
|
150 x 200 |
330 |
580 |
176 |
285 |
240 |
8x 22 |
340 |
295 |
8x 22 |
58 |
Скачать техническую информацию и описание клапана: (380 kb) |
