    КЛАПАНЫ, ПРОБКИ, КРАНЫ МОНОМЕТРОВЫЕ И ДРЕНАЖНЫЕ

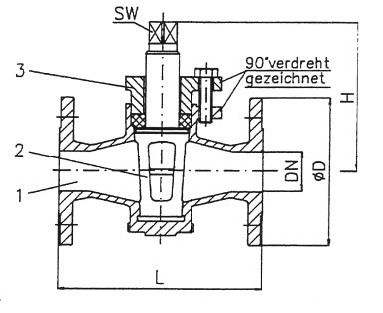

    Пробка фланцевая сальниковая PN 10 Рис.06-009

    пробка фланцевая сальниковая PN 10

    Проводимые среды:
    воздух, вода морская, вода пресная, газ, масло, пар, топливо.
    Судовая арматура сертифицирована в РМРС и в РРР.


    в соотв. со стандартом DIN 3470

    с сальником

    целиком из бронзы Rg5

    размер по фланцам в соотв. с DIN 3202 / EN 558 F1

    фланцевые соединения в соотв. с DIN PN 10

    спецификация материалов:

    корпус: бронза Rg5 по DIN 2.1096

    пробка: бронза Rg5 по DIN 2.1096

    крышка сальника: бронза Rg5 по DIN 2.1096


    ИНМОР | Пробка фланцевая сальниковая PN 10 Рис.06-009

    тип 06-009


    Примечание:  рукоятка поставляется только по заказу!


    DN

    L

    H

    ØD

    PCD

    отв.

    SW

    KG

    015

    130

    102

    95

    65

    4x 14

    12

    3,9

    020

    150

    102

    105

    75

    4x 14

    17

    3,9

    025

    160

    117

    115

    85

    4x 14

    17

    4,0

    032

    180

    141

    140

    100

    4x 18

    19

    7,2

    040

    200

    148

    150

    110

    4x 18

    27

    8,8

    050

    230

    176

    165

    125

    4x 18

    27

    14

    065

    290

    215

    185

    145

    4x 18

    32

    22

    080

    310

    250

    200

    160

    8x 18

    41

    33

    100

    350

    281

    220

    180

    8x 18

    55

    38

    125

    400

    340

    250

    210

    8x 18

    60

    67

    150

    480

    400

    285

    240

    8x 22

    60

    87



    Скачать техническую информацию и описание клапана: (380 kb) распечатать
