    КЛАПАНЫ, ПРОБКИ, КРАНЫ МОНОМЕТРОВЫЕ И ДРЕНАЖНЫЕ

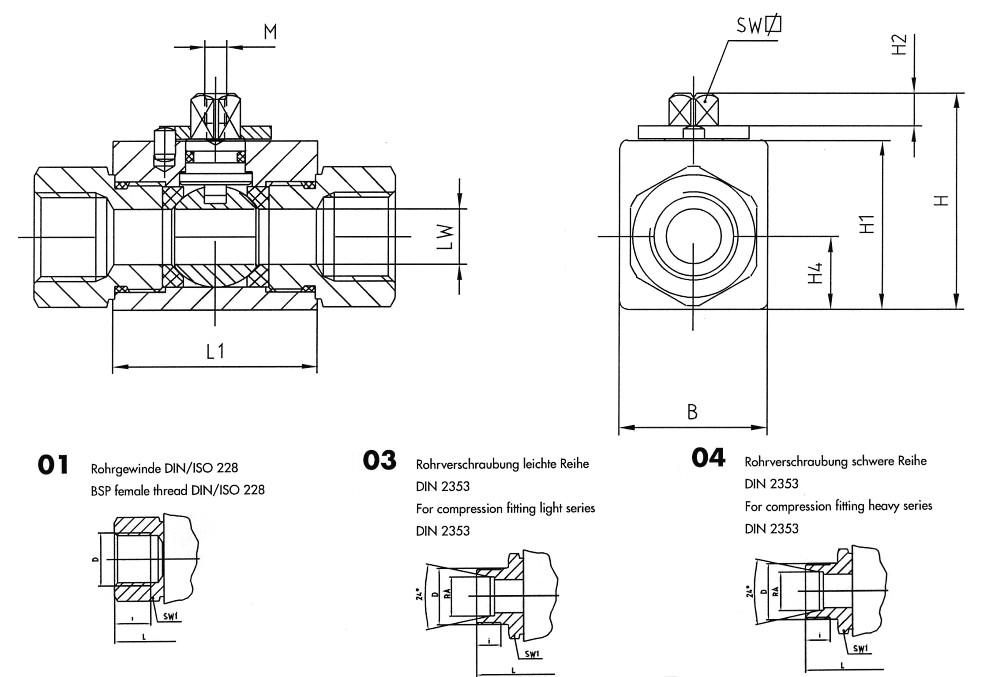

    Пробка шаровая муфтовая PN 350-500 Рис.06-018

    Пробка шаровая высокого давления PN 350 - 500,

    Проводимые среды:
    воздух, вода пресная, масло, пар, топливо.
    Судовая арматура сертифицирована в РМРС и в РРР.


    блочное исполнение

    корпус - сталь

    уплотнения полиамид / нитрилбутил NBR

    с редуцированной расточкой

    компрессионное соединение тяжелой серии по DIN 2353

    спецификация материалов:

    корпус: сталь по DIN1.0715

    шар: сталь по DIN 1.0718

    уплотнение шара: полиамид

    кольцо упл.: пербунан / нитрилбутил / NBR

    рукоятка: алюминий



    ИНМОР | Пробка шаровая муфтовая PN 350-500 Рис.06-018


    04: Тип 06-018-4 (компрессионное соединение тяжелой серии)


    DN

    PN

    LW

    D

    L

    L1

    H

    H1

    H4

    В

    SW

    KG

    04 x 06

    500

    05

    M14x 1,5

    72

    36

    44

    32

    13

    26

    09

    0,35

    04 x 08

    500

    05

    M16x 1,5

    73

    36

    44

    32

    13

    26

    09

    0,35

    06 x 10

    500

    06

    M18x 1,5

    73

    36

    44

    32

    13

    26

    09

    0,35

    08 x 12

    500

    08

    M20x 1,5

    77

    43

    49

    38

    16

    32

    09

    0,35

    10 x 14

    500

    10

    M22x 1,5

    84

    48

    51

    40

    18

    35

    09

    0,50

    13 x 16

    500

    13

    M24x 1,5

    87

    48

    62

    46

    19

    38

    12

    0,60

    16 x 20

    500

    13

    M30x 2,0

    91

    62

    73

    57

    25

    49

    14

    0,75

    20 x 25

    400

    20

    M36x 2,0

    110

    66

    76

    60

    27

    60

    14

    1,50

    25 x 30

    350

    24

    M42x 2,0

    120

    76

    84

    70

    33

    70

    17

    2,10

    32 x 38

    350

    24

    M52x 2,0

    125

    76

    84

    70

    33

    70

    17

    2,30



    Скачать техническую информацию и описание клапана: (380 kb) распечатать
