| КЛАПАНЫ, ПРОБКИ, КРАНЫ МОНОМЕТРОВЫЕ И ДРЕНАЖНЫЕ |
|
краны трёхходовые муфтовые PN 63 |
Проводимые среды: |
|
тип 06-023-А: шар с «T»- образной расточкой |
|
|
тип 06-023-В: шар с «L» – образной расточкой |
|
|
сталь нерж. по DIN 1.4408 |
|
|
уплотнение политетрафторэтилен PTFE |
|
|
с редуцированой расточкой |
|
|
внутренняя резьба в соотв. с ISO 228/1 |
|
спецификация материалов: корпус: сталь нерж. по DIN 1.4408 шар: сталь нерж. по DIN 1.4408 уплотнение: политетрафторэтилен PTFE рукоятка: сталь нерж. по DIN 1.4301 ( в пласт. чехле)

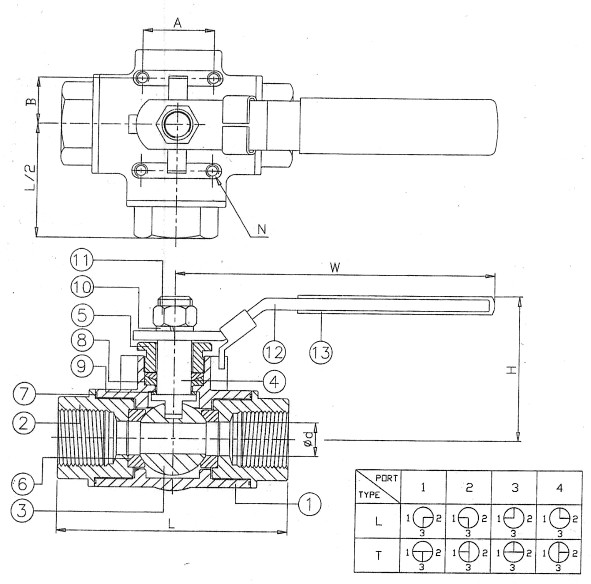

тип 06-023-А ( с "T"- образной расточкой ) тип 06-023-В ( с "Г"- образной расточкой ) |
|
DN |
Ød |
L |
H |
W |
A |
В |
вес |
|
G 1/4" |
11 |
68 |
58 |
106 |
25,5 |
12,2 |
0,5 |
|
G 3/8" |
11 |
68 |
58 |
106 |
25,5 |
14,2 |
0,5 |
|
G 1/2" |
13 |
75 |
61 |
138 |
28,5 |
12,7 |
0,6 |
|
G 3/4" |
16 |
86 |
74 |
138 |
35,0 |
20,9 |
1,0 |
|
G 1" |
20 |
103 |
81 |
162 |
35,0 |
20,9 |
1,7 |
|
G 1 1/4" |
25 |
115 |
88 |
162 |
38,1 |
23,7 |
2,3 |
|
G 1 1/2" |
32 |
125 |
104 |
220 |
38,1 |
23,7 |
3,3 |
|
G 2" |
38 |
146 |
110 |
220 |
38,1 |
23,7 |
5,4 |
Скачать техническую информацию и описание клапана: (380 kb) |
