    КЛАПАНЫ, ПРОБКИ, КРАНЫ МОНОМЕТРОВЫЕ И ДРЕНАЖНЫЕ

    Кран шаровый фланцевый PN16 PN40 Рис.06-025

    краны шаровый фланцевый PN16, PN40

    Проводимые среды: воздух, вода морская, вода пресная, кислоты, конденсат, масло, пар, топливо.
    Судовая арматура сертифицирована в РМРС и в РРР.

    составной корпус из двух частей

    сталь нерж. по DIN 1.4408

    уплотнение: политетрафтрэтилен PTFE

    с полной расточкой

    размер по фланцам в соотв. с DIN 3202/EN 558 F4/F5

    фланцевые соединения в соотв. с DIN PN16, PN40

    спецификация материалов:

    корпус: нерж. сталь по DIN 1.4408

    шар: нерж. сталь по DIN 1.4408

    уплотнение: политетрафторэтилен по DIN PTFE

    рукоятка: нерж. сталь по DIN 1.4301

    (в пласт. чехле)

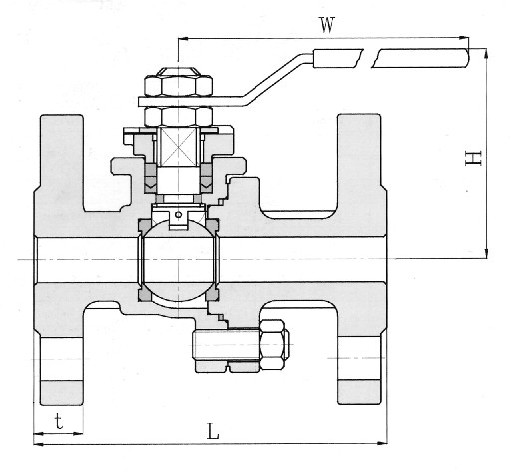

    ИНМОР | Кран шаровый фланцевый  PN 16, PN 40 Рис.06-025


    тип 06-025


    DN

    L

    H

    D

    PCD

    отв.

    W

    t

    вес

    015

    115

    74

    95

    65

    4x 14

    170

    12

    2,5

    020

    120

    77

    105

    75

    4x 14

    170

    14

    2,5

    025

    125

    83

    115

    85

    4x 14

    170

    14

    3,2

    032

    130

    88

    140

    100

    4x 18

    170

    16

    4,4

    040

    140

    123

    150

    110

    4x 18

    250

    16

    5,5

    050

    150

    132

    165

    125

    4x 18

    250

    16

    8,5

    065

    170

    157

    185

    145

    4x 18

    320

    16

    11,5

    080

    180

    166

    200

    160

    8x 18

    365

    18

    15,5

    100

    190

    182

    220

    180

    8x 18

    365

    18

    20,0

    125

    325

    225

    250

    210

    8x 18

    500

    20

    30,0

    150

    350

    240

    285

    240

    8x 22

    600

    20

    36,0



    Скачать техническую информацию и описание клапана: (380 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел компании "Инмор"

    Сертификат типового одобрения Российского Регистра Судоходства РФ


    Производители поставляемой судовой арматуры сертифицированы

    Замечания и комментарии приветствуются. С удовольствием добавим в наш каталог недостающую информацию по судовой арматуре.
