    - КЛАПАНЫ ПРЕДОХРАНИТЕЛЬНЫЕ

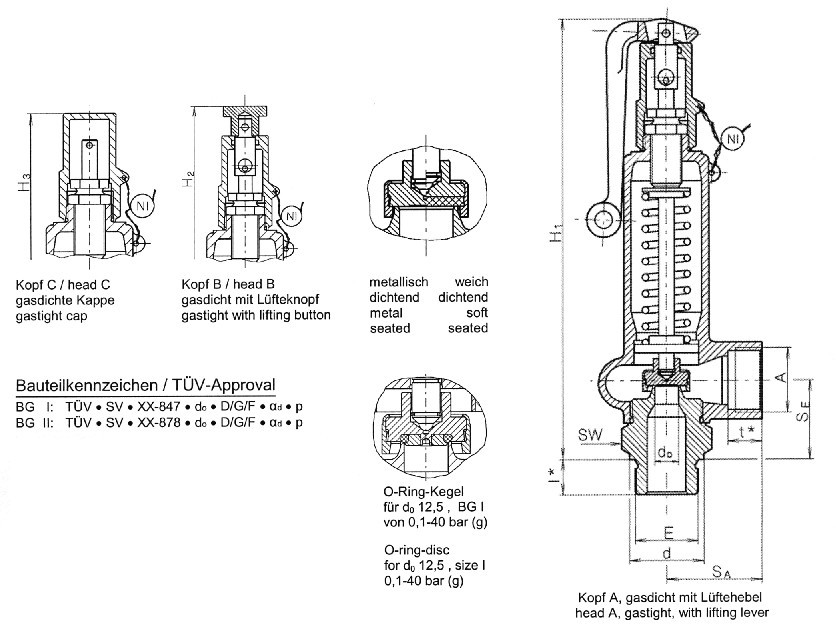

    Клапан предохранительный угловой Рис.10-005

    клапаны предохранительные, пружинные, угловые,

    Проводимая среда: пар, газ, вода пресная, вода

    для пара, газов и жидкостей

    морская.

    с закрытой крышкой


    Тип 10-005-1: исполнение -  1.4104/0.7043


    Тип 10-005-2: исполнение -  1.4571/1.4581


    С металлическим затвором  или мягким затвором


    спецификация материалов:

    корпус: Тип 10-005-1        сталь нерж.        1.4104

    крышка: Тип 10-005-1        GGG40.3        0.7043

    корпус: Тип 10-005-2        сталь нерж        1.4571

    крышка: Тип 10-005-2        сталь нерж        1.4581

    тарелка: сталь нерж        1.4571


    ГК ИНМОР | Клапан предохранительный угловой Рис.10-005


    Размер

    E

    A

    d0 / O cедла

    SA

    SE

    H1

    H2

    H3

    p min.

    p max.

    KG

    I

    3/8"

    1/2"

    08 mm

    40

    34

    200

    205

    185

    0,1 bar

    200 bar

    1,0


    3/8"

    1/2" / 3/4"

    10 mm

    40

    34

    200

    205

    185

    0,1 bar

    140 bar

    1,0


    1/2"

    1/2" / 3/4"

    8/10/12,5 mm

    40

    34

    200

    205

    185

    0,1 bar

    200 bar

    1,0


    3/4"

    1/2" / 3/4"

    8/10/12,5/16 mm

    40

    34

    200

    205

    185

    0,1 bar

    200 bar

    1,0


    1/2" / 3/4"

    3/4"

    06 mm

    40

    34

    200

    205

    185

    120 bar

    500 bar

    1,0


    1/2"


    12,5 mm

    50

    40

    230

    235

    215

    0,1 bar

    70 bar

    1,6


    3/4"


    12,5/16 mm

    50

    40

    230

    235

    215

    0,1 bar

    70 bar

    1,6

    II

    1"

    1"

    12,5/16/20 mm

    50

    40

    230

    235

    215

    0,1 bar

    70 bar

    1,6


    1 1/4"


    16/20 mm

    50

    40

    230

    235

    215

    0,05 bar

    32 bar

    1,8


    Возможно исполнение с NPT-резьбой

    тип 10-005-1 только для давления до 200 bar !




    Скачать техническую информацию и описание клапана: (950 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел "Инмор"

    Сертификат типового одобрения Российского Регистра Судоходства РФ


    Производители поставляемой судовой арматуры сертифицированы и одобрены основными Морскими Регистрами

    Замечания и комментарии приветствуются. С удовольствием добавим в наш каталог недостающую информацию по судовой арматуре.
