| - КЛАПАНЫ ПРЕДОХРАНИТЕЛЬНЫЕ |
|
клапаны предохранительные, пружинные |
Проводимые среды: вода пресная, вода морская, вода питательная, пар, воздух, масло, нефтепродукты, топливо, газ. |
|
Из бронзы/латуни, угловые |
|
|
С диафрагменным уплотнением |
|
|
с мягким затвором |
|
|
С подрывом поворотной кнопкой |
|
|
Для нетоксичных, невоспламеняющихся жидкостей |
|
|
Вход и выход с внутренней резьбой по ISO 228 |
|
|
Рабочие температуры: -10° С /+ 110° С |
|
спецификация материалов: корпус: бронза RG 5 2.1096 крышка: латунь MS 58 2.0380 тарелка: латунь MS 58 2.0380 пружина: углеродистая сталь 1.1200 диафрагма: Buna-N NBR

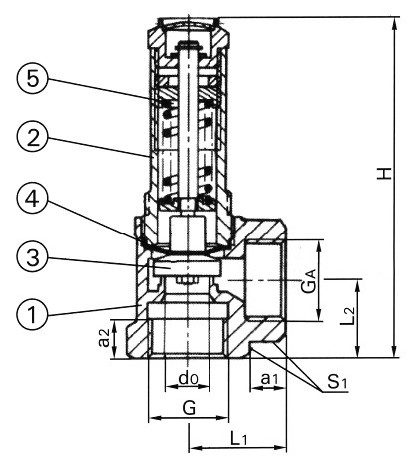

Тип 10-013 |
|
G/GA |
d0 / O cедла |
H |
L1 |
L2 |
S1 |
a1 |
a2 |
p min. |
p max. |
KG |
|
1/2" |
12 |
93 |
25 |
20 |
27 |
10 |
12 |
1,0 bar |
16 bar |
0,21 |
|
3/4" |
15 |
114 |
30 |
25 |
32 |
12 |
12 |
1,0 bar |
16 bar |
0,36 |
|
1" |
18 |
134 |
36 |
30 |
41 |
14 |
14 |
1,0 bar |
16 bar |
0,65 |
|
1 1/4" |
20 |
153 |
40 |
35 |
50 |
16 |
16 |
1,0 bar |
16 bar |
0,95 |
|
1 1/2" |
24 |
175 |
48 |
40 |
58 |
18 |
18 |
1,0 bar |
16 bar |
1,50 |
|
2" |
28 |
201 |
56 |
48 |
70 |
20 |
20 |
1,0 bar |
16 bar |
2,25 |
Скачать техническую информацию и описание клапана: (950 kb) |
