| - КЛАПАНЫ ПРЕДОХРАНИТЕЛЬНЫЕ |
|
клапаны предохранительные, пружинные, угловые, |
Проводимые среды: воздух, газ, пар |
|
Фланцы в соотв. с DIN, PN 16/40 |
вода пресная, вода морская, вода трюмная . |
|
для пара, газов и жидкостей |
|
|
с закрытой крышкой |
|
|
Тип 10-009-1: исполнение - сталь/чугун |
|
|
Тип 10-009-2: исполнение - сталь нерж. |
|
|
С металлическим затвором или мягким затвором |
|
|
спецификация материалов: корпус: Тип 10-009-1 сталь 1.0460 крышка: Тип 10-009-1 GGG40.3 0.7043 корпус: Тип 10-009-2 сталь нерж 1.4571 крышка: Тип 10-009-2 сталь нерж 1.4581 тарелка: сталь нерж 1.4571

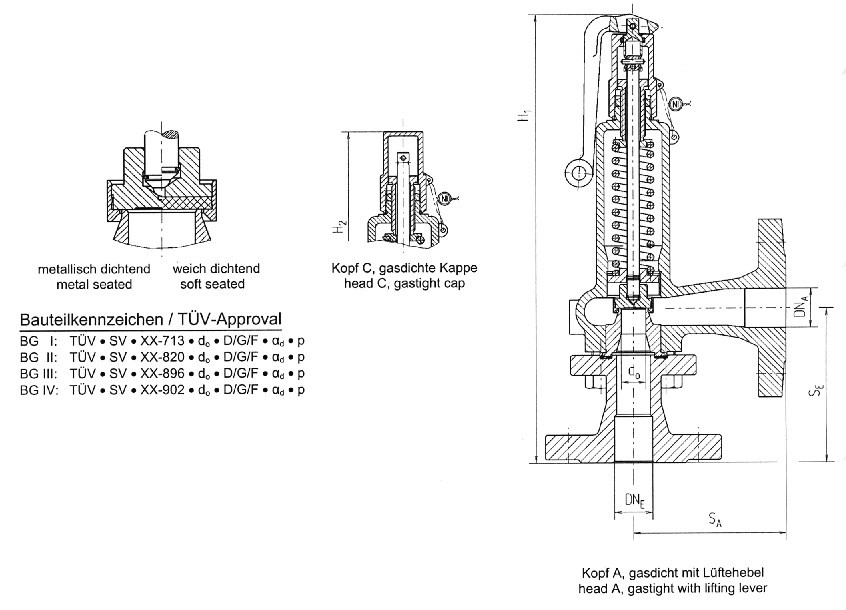

Тип 10-009 Головка "А" - газоплотная,с рычагом |
|
DN E |
DN A |
d0 / O cедла |
SA |
SE |
H1 |
H2 |
P min. |
Pmax. |
KG |
|
015 |
015 |
12,5 mm |
90 |
90 |
282 |
268 |
0,1 bar |
40 bar |
4,3 |
|
020 |
020 |
12,5 mm |
95 |
95 |
287 |
273 |
0,1 bar |
40 bar |
4,3 |
|
025 |
025 |
16/18 mm |
100 |
100 |
292 |
278 |
0,1 bar |
40 bar |
4,6 |
|
032 |
032 |
20 / 25 mm |
105 |
105 |
395 |
375 |
0,1 bar |
40 bar |
9,6 |
|
040 |
040 |
25 / 32 mm |
115 |
115 |
405 |
385 |
0,1 bar |
40 bar |
10,0 |
|
050 |
050 |
32 / 40 mm |
125 |
125 |
450 |
430 |
0,05 bar |
40 bar |
15,0 |
|
065 |
065 |
40 / 50 mm |
145 |
145 |
470 |
450 |
0,05 bar |
35 bar |
19,3 |
|
080 |
080 |
50 / 58 mm |
155 |
155 |
700 |
620 |
0,05 bar |
25 bar |
36,8 |
|
100 |
100 |
60 / 70 mm |
175 |
175 |
730 |
650 |
0,05 bar |
18 bar |
40,5 |
Скачать техническую информацию и описание клапана: (950 kb) |
