    - КЛАПАНЫ ПРЕДОХРАНИТЕЛЬНЫЕ

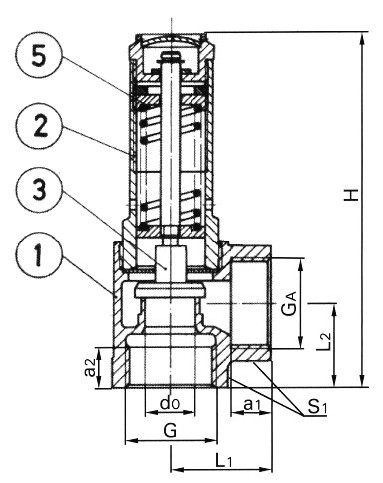

    Клапан предохранительный сигнальный Рис.10-014

    клапаны предохранительные, пружинные

    Проводимые среды: вода пресная, вода морская, вода питательная, пар, воздух, масло, нефтепродукты, топливо, газ.

    Из бронзы/латуни, угловые

    С вентилируемой крышкой

    с мягким затвором

    С  подрывом поворотной кнопкой

    для воздуха и подобных газов

    Вход и выход с внутренней резьбой по ISO 228

    Рабочие температуры : -10° С / + 185° С

    спецификация материалов:

    корпус: бронза RG 5        2.1096

    крышка: латунь MS 58        2.0380

    тарелка: латунь MS 58        2.0380

    пружина: углеродистая сталь        1.1200

    уплотнение: витон        FPM


    ГК ИНМОР | Клапан предохранительный сигнальный Рис.10-014

    Тип 10-014


    G/GA

    d0 / O cедла

    H

    L1

    L2

    S1

    a1

    a2

    P min.

    P max.

    KG

    1/2"

    12

    100

    25

    20

    27

    10

    12

    0,2 bar

    20 bar

    0,21

    3/4"

    15

    115

    30

    25

    32

    12

    12

    0,2 bar

    20 bar

    0,36

    1"

    18

    135

    36

    30

    41

    14

    14

    0,2 bar

    20 bar

    0,65

    1 1/4"

    20

    155

    40

    35

    50

    16

    16

    0,2 bar

    20 bar

    0,95

    1 1/2"

    24

    175

    48

    40

    58

    18

    18

    0,2 bar

    16 bar

    1,50

    2"

    28

    200

    56

    48

    70

    20

    20

    0,2 bar

    16 bar

    2,25


    клапаны поставляются с фиксированным давлением подрыва
    - указывайте требуемую установку давления!




    Скачать техническую информацию и описание клапана: (950 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел "Инмор"
