    Клапан предохранительный прямой Рис.10-024

    Предохранительные клапаны прямые, пружинные

    Проводимые среды: пар, газ, вода пресная, вода морская, вода трюмная, конденсат.

    чугун GSC-25

    с фланцами в соотв. с  DIN, PN 40

    для пара, газов и жидкостей

    Тип 10-024-А: с закрытым устройством подрыва

    Тип 10-024-В: с открытым устройством подрыва

    Тип 10-024-С: с газоплотной крышкой

    С металлическим затвором или мягким затвором

    спецификация материалов:

    корпус: сталь GSC-25        1.0619

    крышка: GGG40.3        0.7043

    шток: сталь нерж        1.4021

    тарелка: сталь нерж        1.4122

    ГК ИНМОР | Клапан предохранительный прямой Рис.10-024

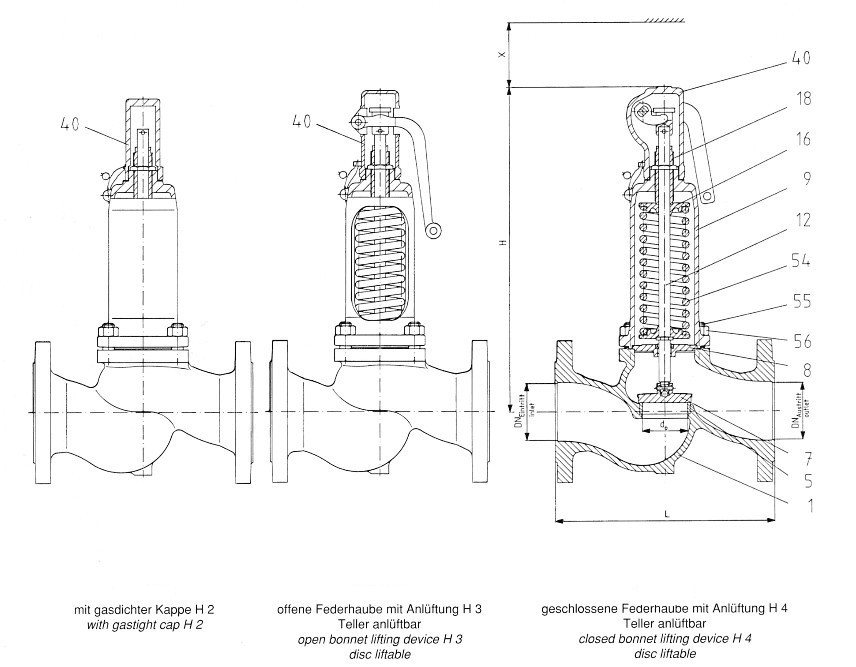

    с газоплотной крышкой Н2
    с открытой крышкой, устройством подрыва подъёмной тарелкой Н3
    с закрытой крышкой, устройством подрыва, подъёмной тарелкой Н4

    DN E

    DN A

    d0 / O cедла

    L

    H (H4)

    H (H3)

    H (H2)

    p min.

    p max.

    KG

    015

    015

    12 mm

    130

    235

    235

    235

    0,5 bar

    40 bar

    5,0

    020

    020

    18 mm

    150

    240

    240

    240

    0,5 bar

    40 bar

    6,0

    025

    025

    18 mm

    160

    240

    240

    240

    0,5 bar

    40 bar

    7,0

    032

    032

    18 mm

    180

    260

    260

    260

    0,5 bar

    40 bar

    9,0

    040

    040

    23 mm

    200

    360

    350

    340

    0,5 bar

    40 bar

    12

    050

    050

    29 mm

    230

    400

    390

    380

    0,5 bar

    40 bar

    16

    065

    065

    37 mm

    290

    400

    390

    380

    0,5 bar

    40 bar

    19

    080

    080

    46 mm

    310

    460

    450

    440

    0,5 bar

    30 bar

    26

    100

    100

    60 mm

    350

    575

    575

    530

    0,5 bar

    30 bar

    41

    125

    125

    98 mm

    400

    650

    650

    610

    0,5 bar

    20 bar

    54

    150

    150

    125 mm

    480

    710

    710

    665

    0,5 bar

    16 bar

    80




    Скачать техническую информацию и описание клапана: (950 kb) распечатать
