| - КЛАПАНЫ ПРЕДОХРАНИТЕЛЬНЫЕ |
Клапан предохранительный сдвоенный Рис.10-016
|
клапаны предохранительные сдвоенные |
Проводимые среды: воздух, вода пресная, |
|
Фланцы в соотв. с DIN, PN 40 |
пар, топливо, вода морская, вода трюмная. |
|
Для пара и газов |
|
|

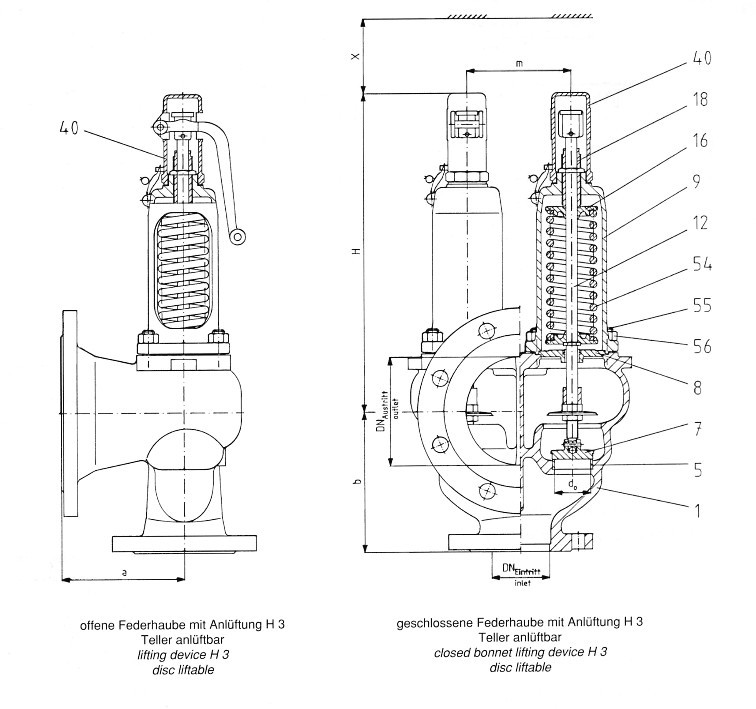

Тип 10-016-А: с открытым устройством подрыва |
|
|
Тип 10-016-В: с закрытым устройством подрыва |
|
|
С металлическим затвором |
|
|
спецификация материалов: корпус: чугун GSC-25 1.0619 крышка: чугун GGG40.3 0.7043 шпиндель: сталь нерж. 1.4021 тарелка: сталь нерж. 1.4122
Тип 10-016 |
|
DN E |
DN A |
d0 / O cедла |
a |
b |
H |
m |
Р min. |
Р max. |
KG |
|
050 |
100 |
2 x 32 mm |
145 |
150 |
335 |
120 |
2,0 bar |
40 bar |
27 |
|
065 |
125 |
2 x 40 mm |
155 |
170 |
380 |
130 |
2,0 bar |
40 bar |
35 |
|
080 |
150 |
2 x 50 mm |
170 |
195 |
440 |
145 |
2,0 bar |
35 bar |
58 |
|
100 |
200 |
2 x 64 mm |
195 |
225 |
565 |
175 |
2,0 bar |
30 bar |
83 |
Скачать техническую информацию и описание клапана: (950 kb) |
распечатать
|
Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ" Для получения уточнений и дополнительной информации С уважением,информационный отдел компании "Инмор"
|
Производители поставляемой судовой арматуры сертифицированы и одобрены основными Морскими Регистрами
