    - ЗАДВИЖКИ СУДОВЫЕ И ПРОМЫШЛЕННЫЕ

    Задвижки клинкетные  PN 10 Рис.05-004

    задвижки клинкетные, плоский корпус, PN 10

    Проводимые среды: вода морская, вода пресная, вода трюмная, влда питательная, жидкий груз, топливо, масло, воздух, газ, пар, нефтепродукты.

    чугун GG-25, DIN 3352-2

    внутренние детали - бронза RG 5

    размер по фланцам в соотв. с DIN 3202/EN 558 F4

    фланцы в соотв. с DIN PN 10

    рабочее давление и

    температура в соотв. с DIN 2401



    спецификация материалов:

    корпус:        GG-25        0.6025

    крышка:        GG-25        0.6025

    клин:        бронза RG 5        2.1096

    шток:        SoMs59        2.0540


    ИНМОР | Задвижки клинкетные  PN 10 Рис.05-004

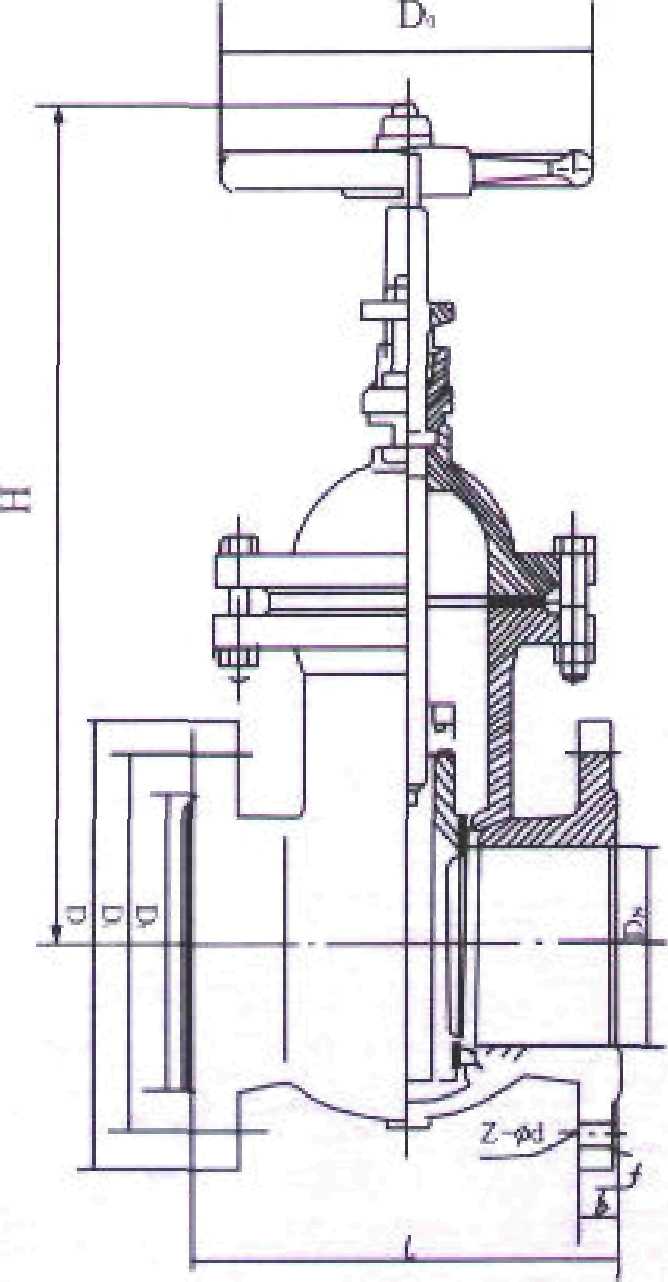

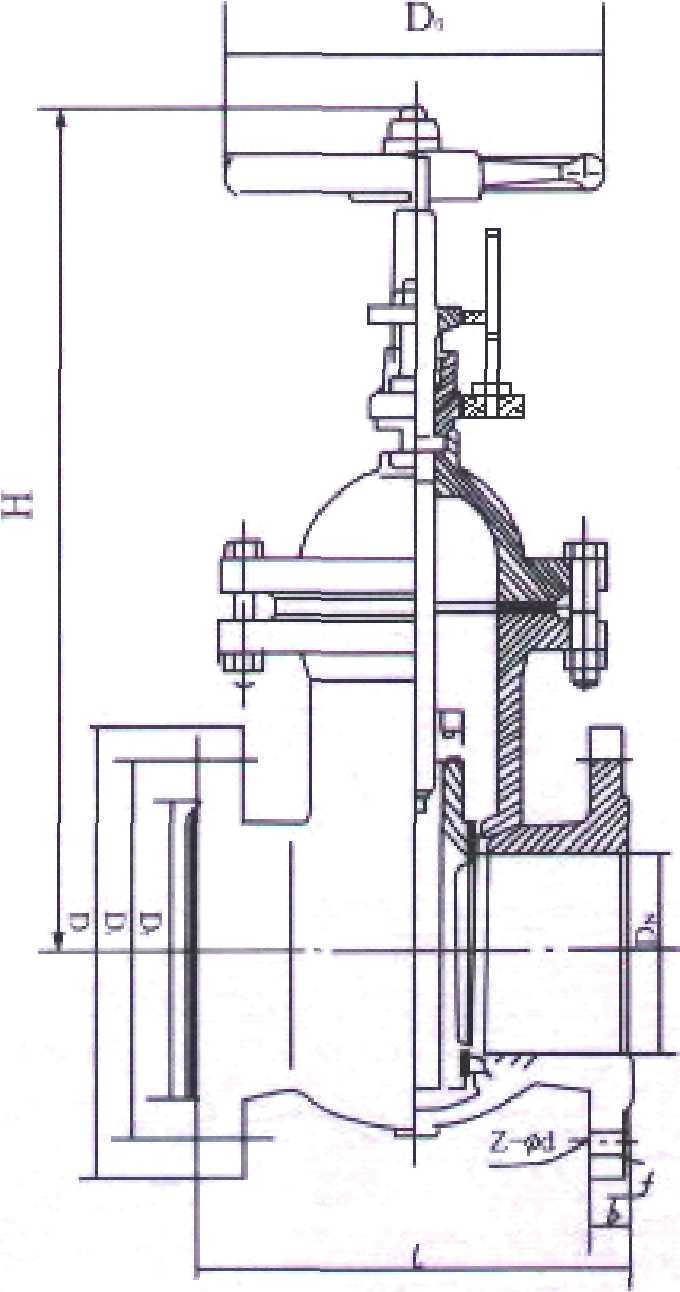

                  тип 05-004-А                        тип 05-004-В

                       с указателем хода                                  без указателя хода

    Возможны различные варианты исполнения под заказ !

    NW/DN

    L

    H

    D

    D1

    z-0d

    b

    Do

    KG

    40

    140

    310

    150

    110

    4x 18

    18

    160

    15

    50

    150

    335

    165

    125

    4x18

    20

    160

    19

    65

    170

    365

    185

    145

    4x18

    20

    160

    23

    80

    180

    420

    200

    160

    8x18

    22

    180

    30

    100

    190

    450

    220

    180

    8x 18

    24

    200

    37

    125

    200

    525

    250

    210

    8x 18

    26

    280

    55

    150

    210

    585

    285

    240

    8x22

    26

    280

    71

    200

    230

    685

    340

    295

    8x22

    26

    280

    108

    250

    250

    780

    395

    350

    12x22

    26

    320

    146

    300

    270

    865

    445

    400

    12x22

    28

    320

    209



    Скачать техническую информацию и описание клапана: (380 kb) распечатать
