    - ЗАДВИЖКИ СУДОВЫЕ И ПРОМЫШЛЕННЫЕ

    Задвижки клинкетные овальный корпус PN 10 Рис. 05-011

    задвижки клинкетные, овальный корпус, PN 10

    Проводимые среды: вода морская, вода пресная, вода трюмная, вода питательная, жидкий груз, топливо, масло, воздух, газ, кислоты, конденсат.

    с внешним,выдвижным штоком

    чугун GG-25, DIN 3352-3

    сёдла - латунь или нерж.сталь

    размер по фланцам в соотв. с DIN 3202/EN 558 F5

    фланцы в соотв. с DIN PN 10

    рабочее давление и

    температура в соотв. с DIN 2401

    спецификация материалов:

    корпус:                GG-25        0.6025

    крышка:                GG-25        0.6025

    сёдла:

    тип 05-011-1:        латунь        2.0321

    тип 05-011-2:        нерж. сталь        1.4301

    шток:                нерж. сталь        1.4021

    Данная задвижка доступна также по давлениям и размерам фланцев по DIN PN 16!

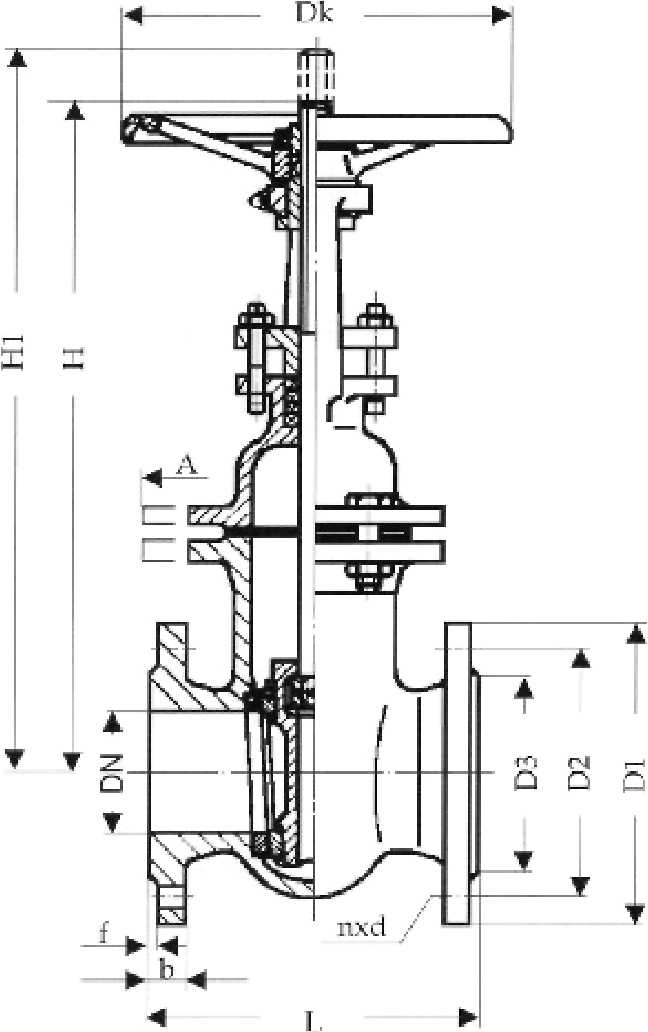

    ИНМОР | Задвижки клинкетные овальный корпус PN 10 Рис.05-011

    Тип 05-011-1: с седлами из латуни

    тип 05-011-2: с седлами из нерж. стали

    NW/DN

    L

    H

    H1

    D1

    D2

    n x d

    D3

    b

    f

    Dk

    KG

    40

    240

    315

    370

    150

    110

    4x18

    88

    18

    3

    200

    18

    50

    250

    333

    398

    165

    125

    4x18

    102

    20

    3

    200

    21

    65

    270

    390

    470

    185

    145

    4x18

    122

    20

    3

    250

    31

    80

    280

    415

    515

    200

    160

    8x18

    138

    22

    3

    250

    40

    100

    300

    475

    595

    220

    180

    8x18

    158

    24

    3

    250

    49

    125

    325

    550

    680

    250

    210

    8x18

    188

    26

    3

    250

    66

    150

    350

    610

    760

    285

    240

    8x22

    212

    26

    3

    250

    81

    200

    400

    760

    985

    340

    295

    8x22

    268

    30

    3

    315

    139

    250

    500

    905

    1.185

    395

    350

    12x22

    320

    32

    3

    400

    198

    300

    500

    1.035

    1.355

    445

    400

    12x22

    378

    32

    4

    450

    284
