    - ЗАДВИЖКИ СУДОВЫЕ И ПРОМЫШЛЕННЫЕ

    Задвижки с мягким затвором PN 10/16 Рис. 05-025

    задвижки клинкетные, плоский корпус, PN 10/16

    Проводимые среды: вода морская, вода пресная, вода трюмная, жидкий груз, топливо, масло, воздух, газ, кислоты, конденсат, пар.

    DIN 3352-4

    корпус чугун GG-25 с эпоксидным покрытием или

    корпус Чугун GGG40 с эпоксидным покрытием

    с резиновой облицовкой клина (мягкий затвор)

    размер по фланцам в соотв. с DIN 3202/EN 558 F4

    фланцы в соотв. с DIN PN 10/16

    макс. рабочая температура + 80° С

    спецификация материалов:

    корпус:        тип 05-025-1:        GG-25        0.6025

    корпус:        тип 05-025-2:        GGG40        0.7040

    клин:                GG-25        0.6025

    (облицовка EPDM)

    шток:                нерж. сталь        1.4021

    маховик:                GG-25        0.6025

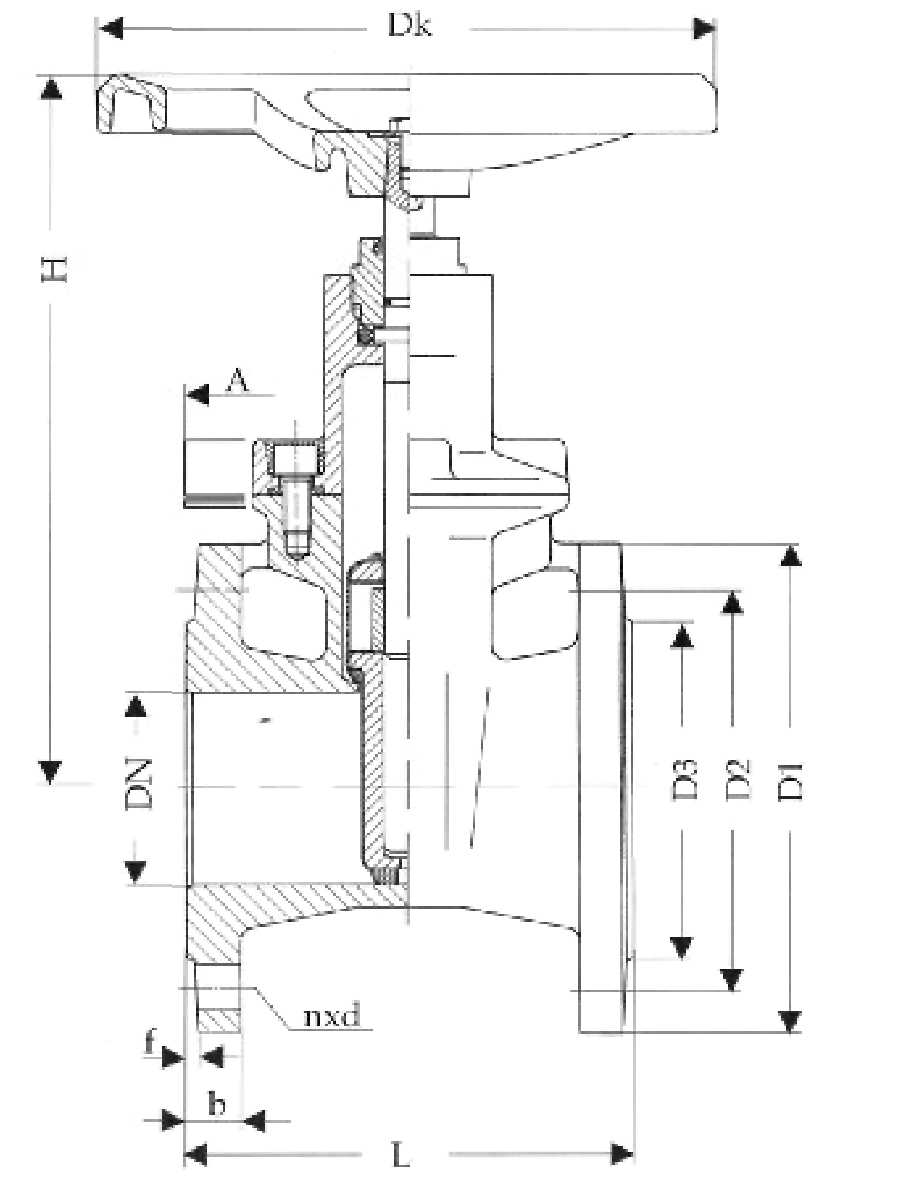

    ИНМОР | Задвижки с мягким затвором PN 10/16 Рис.05-025


    тип 05-025-1 / 05-025-2


    NW/DN

    L

    H

    A

    D1

    D2

    n x d

    Dk

    KG

    40

    140

    255

    115

    150

    110

    4x 18

    200

    11,5

    50

    150

    255

    115

    165

    125

    4x18

    200

    13,0

    65

    170

    290

    145

    185

    145

    4x18

    250

    18,0

    80

    180

    300

    145

    200

    160

    8x18

    250

    20,0

    100

    190

    350

    180

    220

    180

    8x 18

    315

    30,0

    125

    200

    395

    215

    250

    210

    8x 18

    315

    40,5

    150

    210

    430

    270

    285

    240

    8x22

    315

    52,0

    200

    230

    555

    340

    340

    295

    8x22

    400

    83,5

    250

    250

    655

    430

    395

    350

    12x22

    500

    125

    300

    270

    765

    490

    445

    400

    12x22

    500

    159
