    - ЗАДВИЖКИ СУДОВЫЕ И ПРОМЫШЛЕННЫЕ

    Задвижки с мягким затвором PN 10/16 Рис.05-026

    задвижки клинкетные, овальный корпус,

    Проводимые среды: вода морская, вода пресная, вода трюмная, жидкий груз, топливо, масло, воздух, газ, кислоты, конденсат, пар.

    PN 10/16, DIN 3352-4

    корпус чугун GG-25 с эпоксидным покрытием или

    корпус Чугун GGG40 с эпоксидным покрытием

    с резиновой облицовкой клина (мягкий затвор)

    размер по фланцам в соотв. с DIN 3202/EN 558 F5

    фланцы в соотв. с DIN PN 10/16

    макс. рабочая температура + 80° С

    спецификация материалов:

    корпус:        тип 05-026-1:        GG-25        0.6025

    корпус:        тип 05-026-2:        GGG40        0.7040

    клин:                GG-25        0.6025

    (облицовка EPDM)

    шток:                нерж. сталь        1.4021

    маховик:                GG-25        0.6025

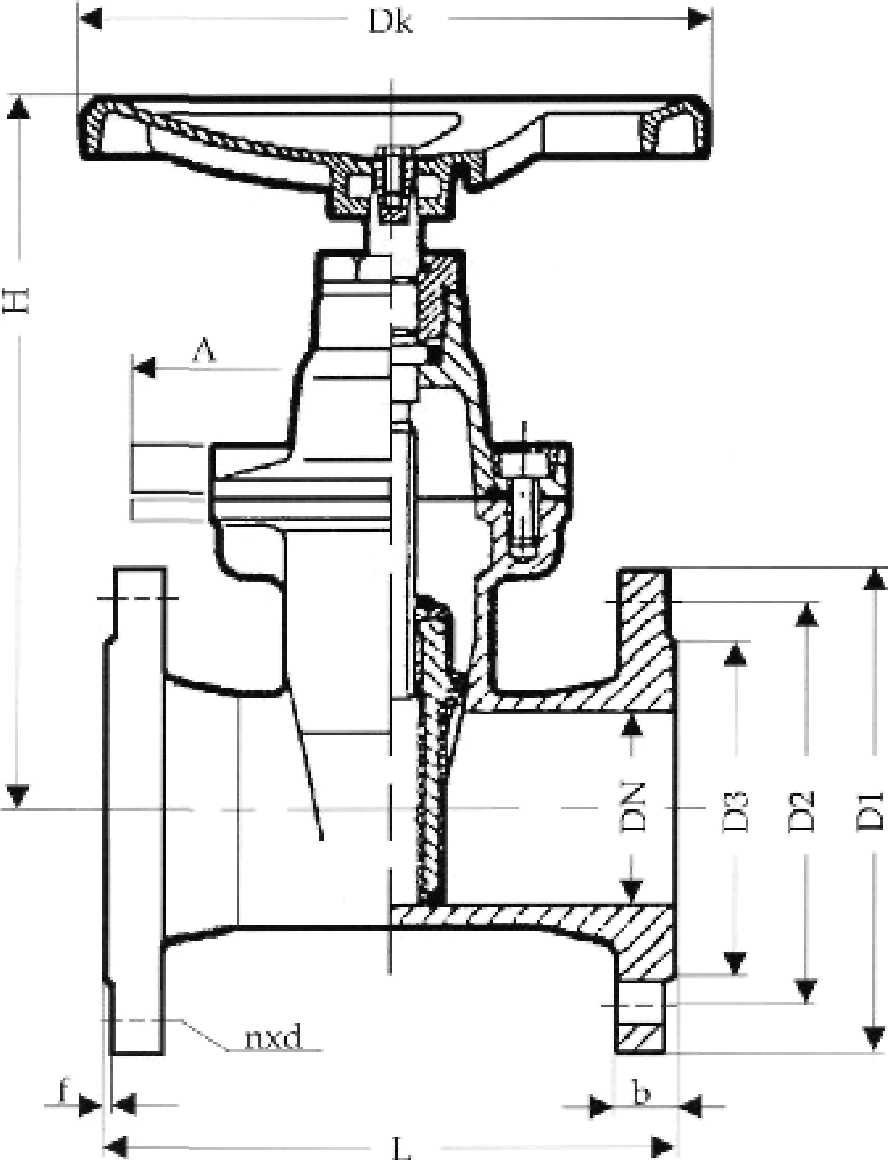

    ИНМОР |Задвижки с мягким затвором PN 10/16 Рис.05-026


    тип 05-026-1 / 05-026-2


    NW/DN

    L

    H

    A

    D1

    D2

    n xd

    Dk

    KG

    40

    240

    235

    115

    150

    110

    4x 18

    200

    11,0

    50

    250

    235

    115

    165

    125

    4x 18

    200

    12,5

    65

    270

    295

    145

    185

    145

    4x18

    250

    17,3

    80

    280

    295

    145

    200

    160

    8x18

    250

    18,3

    100

    300

    325

    175

    220

    180

    8x18

    315

    30,0

    125

    325

    395

    210

    250

    210

    8x 18

    315

    40,0

    150

    350

    425

    265

    285

    240

    8x22

    315

    52,0

    200

    400

    525

    340

    340

    295

    8x22

    400

    86,0

    250

    450

    625

    425

    395

    350

    12x22

    500

    121

    300

    500

    758

    490

    445

    400

    12x22

    500

    184



    Скачать техническую информацию и описание клапана: (380 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел компании "Инмор"

    Сертификат типового одобрения Российского Регистра Судоходства РФ


    Производители поставляемой судовой арматуры сертифицированы и одобрены основными Морскими Регистрами

    Замечания и комментарии приветствуются. С удовольствием добавим в наш каталог недостающую информацию по судовой арматуре.
