    - ЗАДВИЖКИ СУДОВЫЕ И ПРОМЫШЛЕННЫЕ

    Задвижки клинкетные PN 40 Рис.05-010

    задвижки клинкетные, PN 40

    Проводимые среды: воздух, вода пресная, вода морская, масло, пар, топливо, газ, кислоты, конденсат.

    С полной расточкой

    с наружным, выдвижным штоком

    сталь кованая С 22.8

    сёдла нерж. сталь

    фланцы в соотв. с DIN PN 40

    рабочее давление и

    температура в соотв. с DIN 2401

    спецификация материалов:

    корпус:        С 22.8        1.0460

    крышка:        С 22.8        1.0460

    клин:        нерж. сталь        1.4006

    сёдла:        нерж. сталь        1.4006

    шток:        нерж. сталь        1.4006

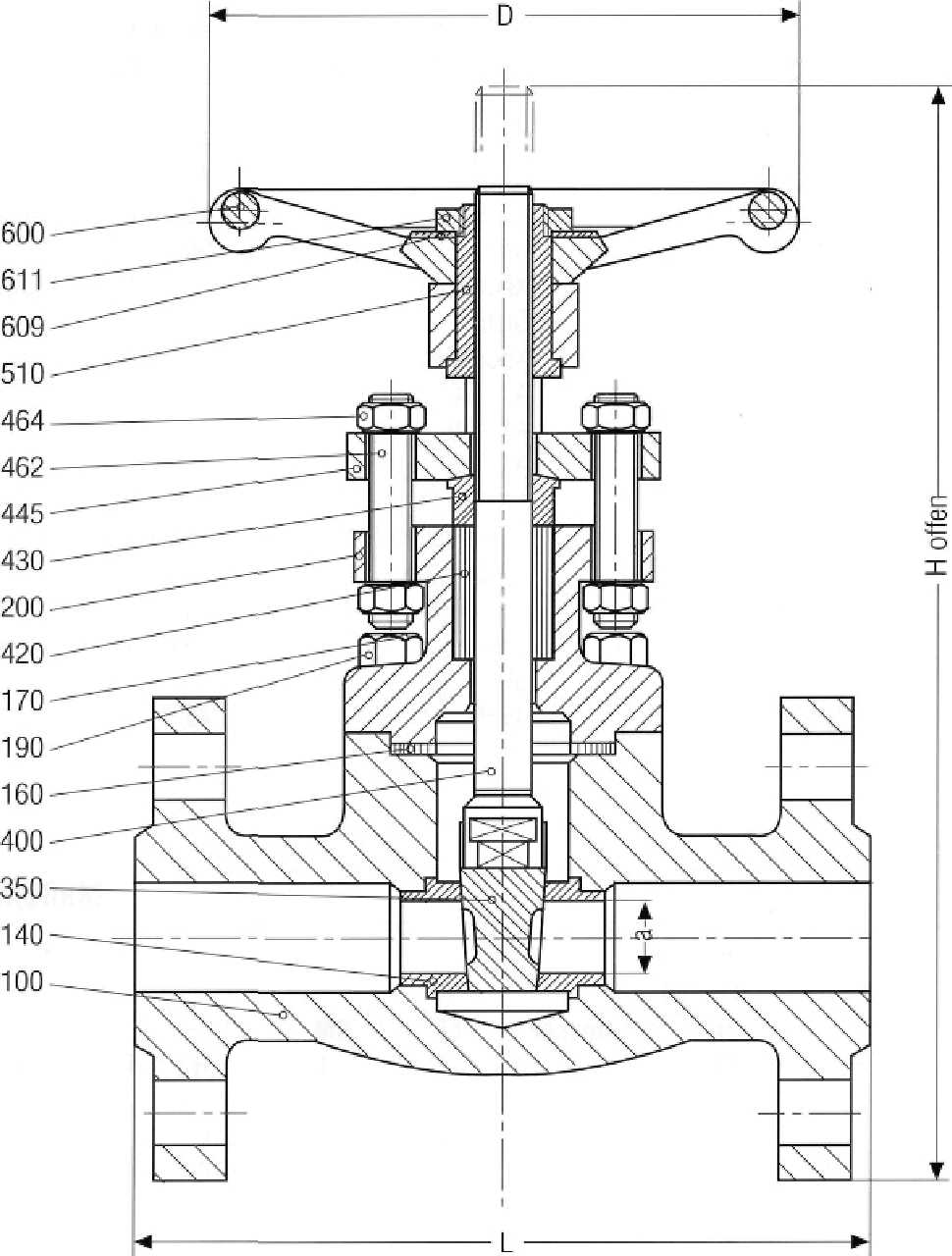

    ИНМОР | Задвижки клинкетные PN 40 Рис.05-010

    тип 05-010

    Возможны различные варианты исполнения под заказ !

    NW/DN

    a

    L

    H

    D

    PCD

    holes

    D

    KG

    15

    14

    130

    152

    95

    65

    4x 14

    90

    4,5

    20

    18

    150

    182

    105

    75

    4x 14

    110

    6,5

    25

    24

    160

    214

    115

    85

    4x 14

    110

    7,9

    32

    -

    -

    -

    -

    -

    -

    -

    -

    40

    36

    240

    240

    150

    110

    4x 18

    130

    13

    50

    48

    250

    250

    165

    125

    4x 18

    180

    25
