    - ЗАДВИЖКИ СУДОВЫЕ И ПРОМЫШЛЕННЫЕ

    Задвижки клинкетные PN 10/16 Рис.05-007

    задвижки клинкетные, плоский корпус PN 10/16

    Проводимые среды: воздух, вода морская, вода пресная, вода питательная, газ, масло, пар, топливо, нефтепродукты.

    с указателем хода,

    бронза RG 5, DIN 3352-2

    внутренние детали - бронза RG 5

    размер по фланцам в соотв. с DIN 3202/EN 558 F4

    фланцы в соотв. с DIN PN 10/16

    DN 040 - DN 100 = PN 16

    DN 125 - DN 175 = PN 10

    DN 200 - DN 300 = PN6

    спецификация материалов:

    корпус:        бронза RG 5        2.1096

    крышка:        бронза RG 5        2.1096

    клин:        бронза RG 5        2.1096

    шток:        SoMs 59        2.0540

    прочие бронзовые материалы по заказу!


    тип 05-007

    Допустимые давления:

    до 120°C: max.P - 16 bar

    до 150°C: max.P - 10 bar

    до 225°C: max.P - 6 bar


    Возможны различные варианты исполнения под заказ !

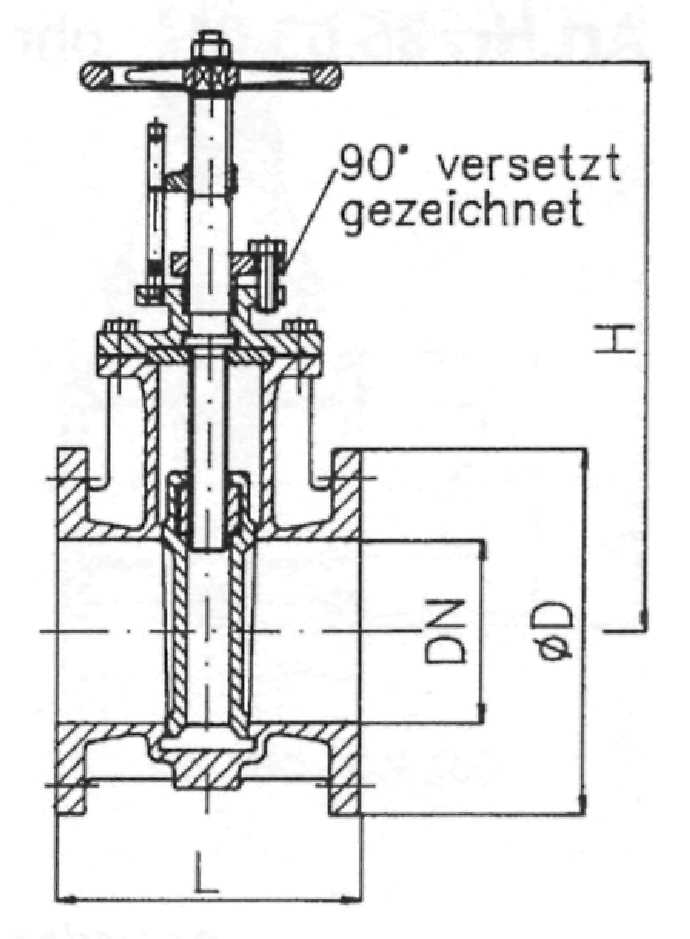

    DN

    L

    H

    D

    PCD

    отв.

    KG

    40

    140

    240

    150

    110

    4x18

    8

    50

    150

    255

    165

    125

    4x18

    12

    65

    170

    295

    185

    145

    4x18

    13

    80

    180

    315

    200

    160

    8x18

    16

    100

    190

    345

    220

    180

    8x18

    19

    125

    200

    400

    250

    210

    8x18

    33

    150

    210

    430

    285

    240

    8x22

    41

    175

    210

    515

    315

    270

    8x22

    54

    200

    230

    530

    340

    295

    8x22

    80

    250

    250

    635

    395

    350

    12x22

    110

    300

    270

    725

    445

    400

    12x22

    171
