    - ЗАДВИЖКИ СУДОВЫЕ И ПРОМЫШЛЕННЫЕ

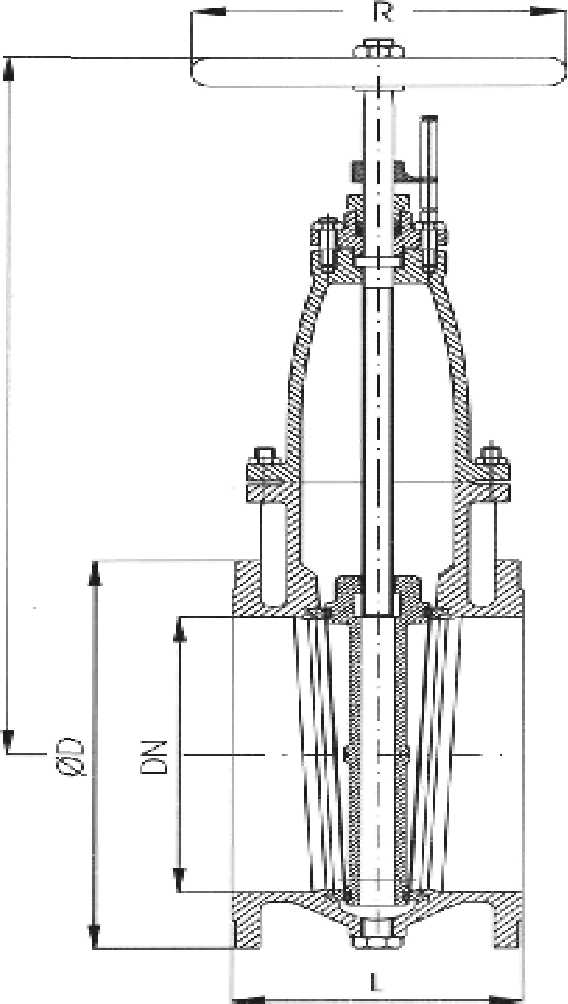

    Задвижки клинкетные плоский корпус PN 10/16 Рис. 05-015

    Задвижка , плоская с указателем хода, PN 10/16

    Проводимые среды: воздух, вода пресная, вода морская, масло, пар, топливо, газ, кислоты, конденсат.

    чугун GSC-25, DIN 3352-2

    внутренние детали нерж. сталь

    размер по фланцам в соотв. с DIN 3202/EN 558 F4

    фланцы в соотв. с DIN PN 10/16

    рабочее давление и

    температура в соотв. с DIN 2401

    спецификация материалов:

    корпус:        GSC-25        1.0619

    крышка:        GSC-25        1.0619

    сёдла:        нерж. сталь        1.4021

    шток:        нерж. сталь        1.4021



    ИНМОР | Задвижки клинкетные плоский корпус PN 10/16 Рис.05-015

    тип 05-015


    DN

    L

    H

    H1

    D

    PCD

    отв.

    R

    KG

    40

    140

    230

    265

    150

    110

    4x 18

    140

    12

    50

    150

    235

    270

    165

    125

    4x 18

    140

    14

    65

    170

    260

    295

    185

    145

    4x18

    160

    19

    80

    180

    285

    325

    200

    160

    8x18

    160

    23

    100

    190

    320

    365

    220

    180

    8x18

    200

    28

    125

    200

    395

    440

    250

    210

    8x 18

    200

    43

    150

    210

    435

    490

    285

    240

    8x22

    200

    55

    175

    220

    450

    520

    315

    270

    8x22

    250

    70

    200

    230

    530

    610

    340

    295

    8x22

    250

    80

    250

    250

    630

    730

    395

    350

    12x22

    315

    122

    300

    270

    735

    850

    445

    400

    12x22

    315

    195

    350

    290

    830

    950

    505

    460

    16x22

    400

    260

    400

    310

    925

    1025

    565

    515

    16x26

    400

    300

    500

    350

    1135

    1280

    670

    620

    20x26

    500

    382

    600

    390

    1300

    1475

    780

    725

    20x30

    500

    525



    Скачать техническую информацию и описание клапана: (380 kb) распечатать
