    - ЗАДВИЖКИ СУДОВЫЕ И ПРОМЫШЛЕННЫЕ

    Задвижки типа «Нож» PN 2,5 - PN 6 Рис. 05-027

    Задвижка типа «нож», PN 2,5 - PN 6

    Проводимые среды: вода морская, вода пресная, вода трюмная, жидкий груз, топливо, масло, воздух, газ, конденсат, пар.

    Чугун GG-25 с эпоксидным покрытием

    С невыдвижным шпинделем

    размер по фланцам в соотв. с DIN 3202/EN 558 K1

    для установки между фланцами по DIN PN 10

    макс.рабочая температура до  + 80° С

    спецификация материалов:

    корпус:        GG-25        0.6025

    (EKB-покрытие)

    клин:        нерж. сталь        1.4541

    шток:        нерж. сталь        1.4541

    Уплотнение:        EPDM        EPDM


    ИНМОР | Задвижки типа «Нож» PN 2,5-PN6 Рис. 05-027


    тип 05-027


    DN 50 - 200: Pу 6

    DN 250 - 300: Ру 4

    DN 350 - 400: Pу 2,5

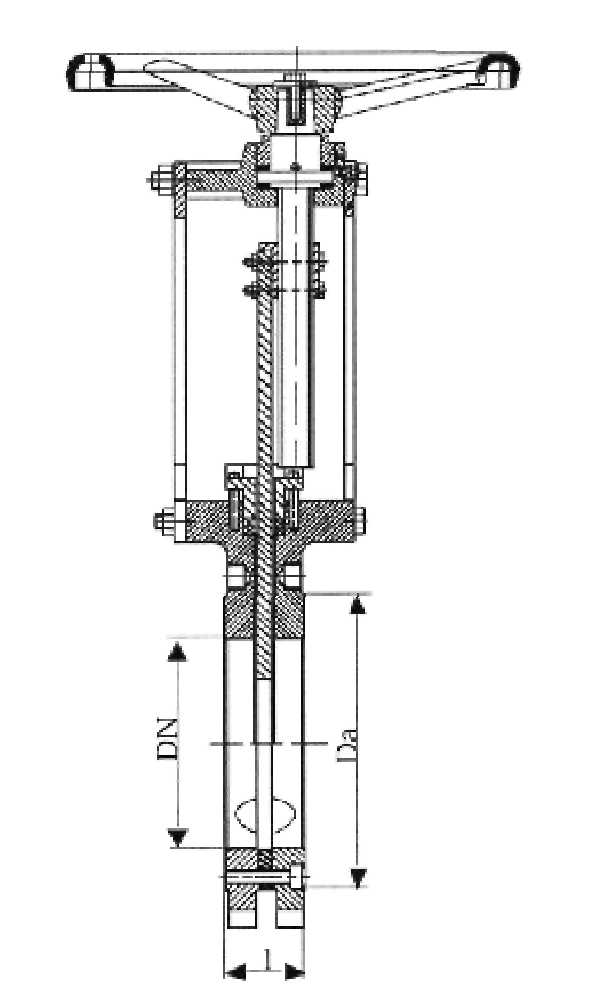

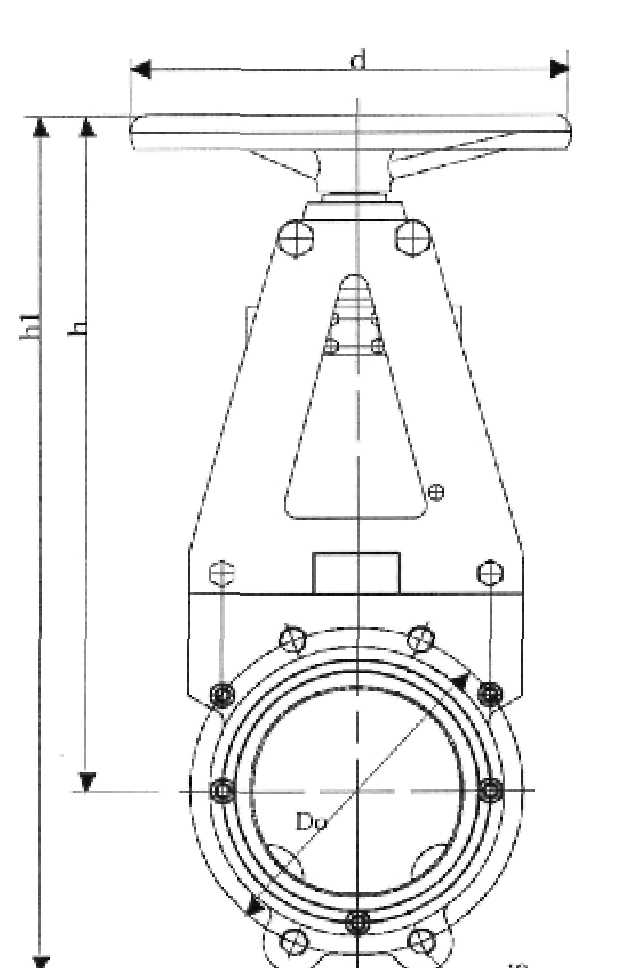

    DN

    I

    hi

    H

    Da

    Do

    nxd2

    d

    KG

    50

    43

    357

    294

    102

    125

    4xM16

    200

    9,5

    65

    46

    392

    322

    122

    145

    4xM16

    200

    11,5

    80

    46

    438

    344

    140

    160

    4xM16

    250

    12,5

    100

    52

    482

    379

    160

    180

    4xM16

    250

    17,0

    125

    56

    544

    427

    190

    210

    4xM16

    250

    28,0

    150

    56

    628

    495

    212

    240

    4xM20

    315

    33,0

    200

    60

    759

    600

    270

    295

    4xM20

    315

    40,0

    250

    68

    893

    791

    320

    350

    4xM20

    315

    60,0

    300

    78

    1023

    808

    374

    400

    4xM20

    406

    80,0

    350

    78

    1206

    958

    430

    460

    8xM20

    500

    115,0

    400

    102

    1324

    1042

    482

    515

    8xM24

    500

    140,0



    Скачать техническую информацию и описание клапана: (380 kb) распечатать
