КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

Судовой клапан быстрозапорный проходной PN16

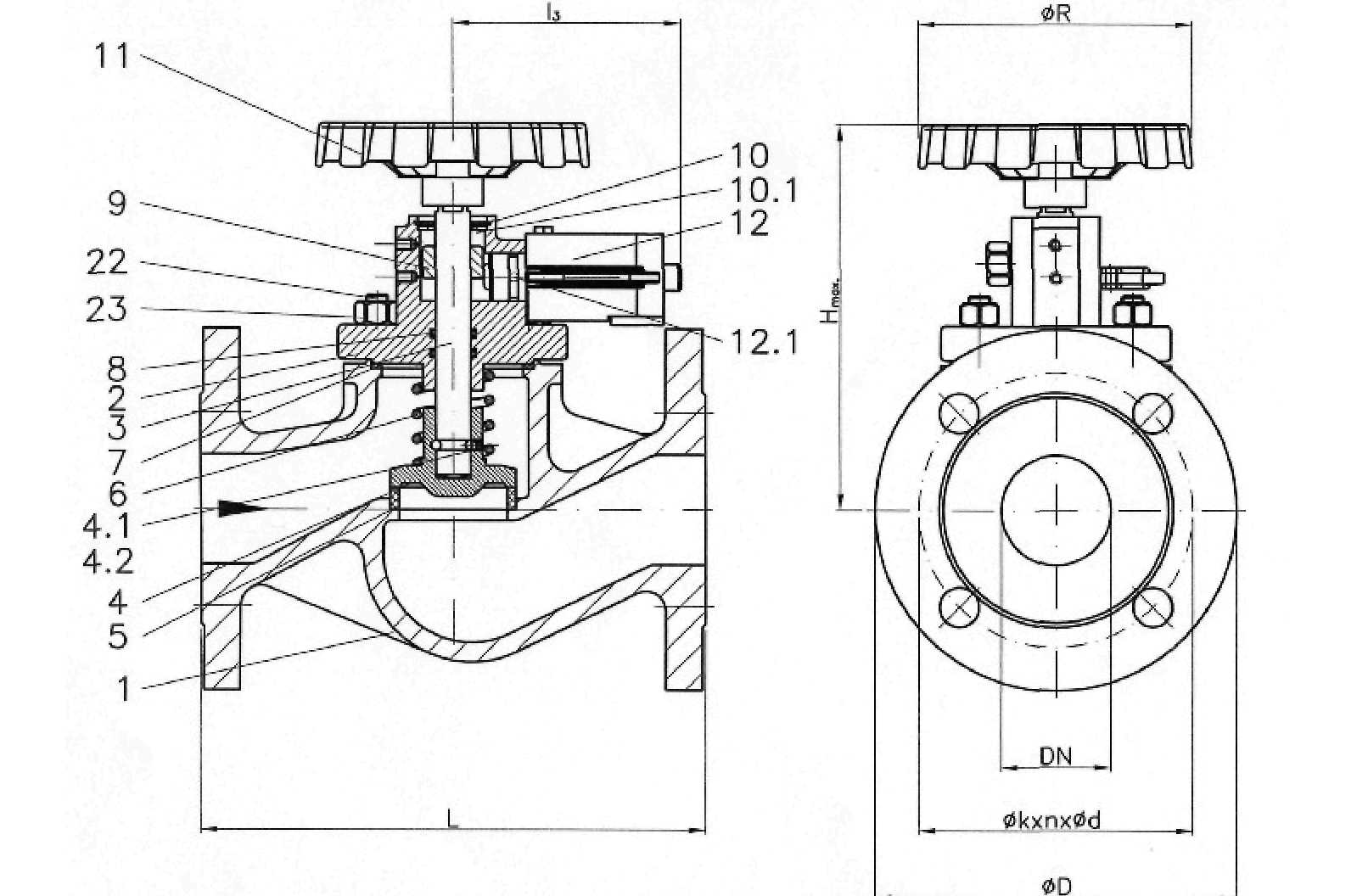

Чертёж ИНМР.01.001 ( рис.01-001 )

клапан быстрозапорный,

дистанционно-управляемый, PN16

- компактные -

проходной; с подпружиниванием

изготовлен из высокопрочного чугуна GGG40.3

внутренние детали - нерж. сталь

размер по фланцам DIN 3202/EN 558 F1

фланцы в соотв. с DIN PN 10/16

макс. рабочая температура до + 140°С

тип ИНМР.01.001.А (рис.01-001-А): с рукояткой под тросовый привод

тип ИНМР.01.001.В (рис.01-001-В): с цилиндром для -гидро или -пневмо привода

Применение:

Простой и надёжный судовой быстрозапорный клапан. Современная конструкция и устройство клапана позволяет оперативно управлять потоками рабочей жидкости. Возможно изготовление судового клапана с модифицированным релиз-цилиндром под все виды управления ( -гидро, - пневмо, тросиковый привод ).

Проводимые среды:

ffff

Топливо дизельное, масло, нефтепродукты, вода и другие жидкости не агрессивные к материалам клапана

cпецификация материалов:

корпус: высокопрочный чугун - GGG40.3 (DIN 0.7043, ГОСТ ВЧ42)

крышка: высокопрочный чугун - GGG40.3 (DIN 0.7043, ГОСТ ВЧ42)

седло: нерж. сталь        1.4021

тарелка: нерж. сталь        1.4021

шток: нерж. сталь        1.4021


СУДОВОЙ КЛАПАН БЫСТРОЗАПОРНЫЙ ПРОХОДНОЙ чертёж №01-001 PN16

тип ИНМР.01.001.А (рис.01-001-А): рукояткой под тросовый привод

тип ИНМР.01.001.В ( рис.01-001-В): с цилиндром для -гидро и -пневмо привода

Также возможно:

Судовые клапаны из стали; номинальное давление PN40


DN

L

H макс.

D

PCD

отв.

L3

R

вес

15

130

250

95

65

4x 14

104

125

3,5

20

150

250

105

75

4x 14

104

125

4,0

25

160

250

115

85

4x 14

104

125

5,0

32

180

260

140

100

4x 18

104

125

6,0

40

200

270

150

110

4x 18

104

125

8,0

50

230

275

165

125

4x 18

104

125

10,0

65

290

305

185

145

4x 18

100

175

16,0

80

310

305

200

160

8x 18

100

175

22,0



Скачать техническую информацию и описание быстрозапорного клапана: (570 kb) распечатать
