    КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

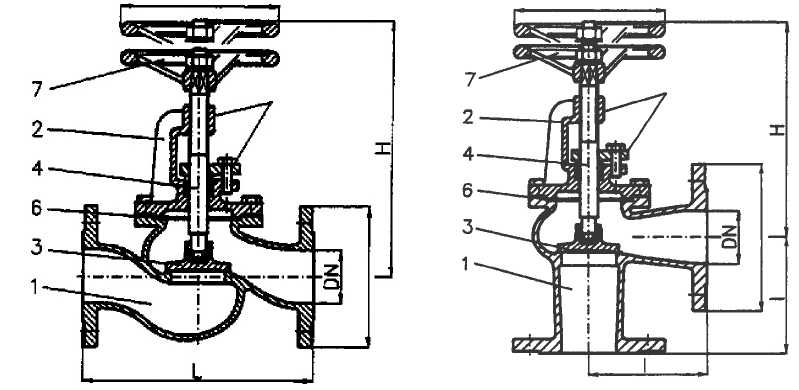

    Клапаны запорные проходные и угловые PN 10/16 чертёж № 01-020

    Судовые проходные и угловые
    клапаны запорные, PN 16/40

    корпус - бронза Rg5, DIN 86260

    внутренние детали - бронза Rg5

    размер по фланцам в соотв. с DIN 3202/EN 558 F1/F32

    фланцы в соотв. с DIN PN 10/16

    рабочее давление и

    Применяется при температурах до 225 С (пар до 180 С)

    Проводимые среды:
    воздух, вода пресная, вода пресная,  масло, пар, топливо, газ, кислоты, конденсат.

    Спецификация материалов :

    корпус: бронза Rg5        2.1096

    крышка: ронза Rg5        2.1096

    седло: ронза Rg5        2.1096

    тарелка:до DN32        2.0540

    тарелка:от DN40        2.1096

    шток: латунь Ms59        2.0540


    тип 01-020-А                              тип 01-020-В


    NW/DN

    L

    l

    D

    PCD

    отв.

    H

    R

    KG

    KG









    01-020-А

    01-020-В

    15

    130

    90

    95

    65

    4x 14

    185

    100

    5,0

    3,8

    20

    150

    95

    105

    75

    4x 14

    185

    100

    5,5

    4,0

    25

    160

    100

    115

    85

    4x 14

    195

    100

    6,0

    5,0

    32

    180

    105

    140

    100

    4x 18

    205

    125

    8,0

    7,0

    40

    200

    115

    150

    110

    4x 18

    230

    160

    10

    9,0

    50

    230

    125

    165

    125

    4x18

    240

    160

    12

    11

    65

    290

    145

    185

    145

    4x18

    275

    200

    17

    16

    80

    310

    155

    200

    160

    8x18

    290

    200

    23

    20

    100

    350

    175

    220

    180

    8x 18

    350

    250

    30

    25

    125

    400

    200

    250

    210

    8x 18

    410

    250

    50

    40

    150

    480

    225

    285

    240

    8x22

    430

    315

    65

    50

    175

    550

    255

    315

    270

    8x22

    520

    315

    85

    76

    200

    600

    275

    340

    295

    8x22

    580

    400

    110

    95

    250

    730

    325

    395

    350

    12x22

    710

    400

    165

    155

    300

    850

    375

    445

    400

    12x22

    760

    400

    295

    225



    Скачать техническую информацию и описание клапана: (570 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел компании "Инмор"

    Сертификат типового одобрения Российского Регистра Судоходства РФ


    Производители поставляемой судовой арматуры сертифицированы и одобрены основными Морскими Регистрами

    Замечания и комментарии приветствуются. С удовольствием добавим в наш каталог недостающую информацию по судовой арматуре.
