    КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

    Судовые клапаны мембранные муфтовые PN 10 чертёж № 01-013

    Клапаны мембранные, необслуживаемые, PN 10

    из серого чугуна по DIN GG-25

    с внутренней облицовкой или без

    с внутренней резьбой в соотв.с DIN 2999/1 (ISO 7/1)

    доустимое рабочее давление от вакуума до 10 bar

    допустимая рабочая температура до + 120°C

    в зависимости от материала мембраны

    Проводимые среды:
    жидкости, газ, воздух, в зависимости от мембраны

    спецификация материалов:

    корпус: GG-25

    крышка: GG-25        0.6025

    нажимная часть: GG-25        0.6025

    шток: нерж. сталь        1.4104

    мембрана: MR (Butyl), NBR, EPDM, Hypalon или PTFE

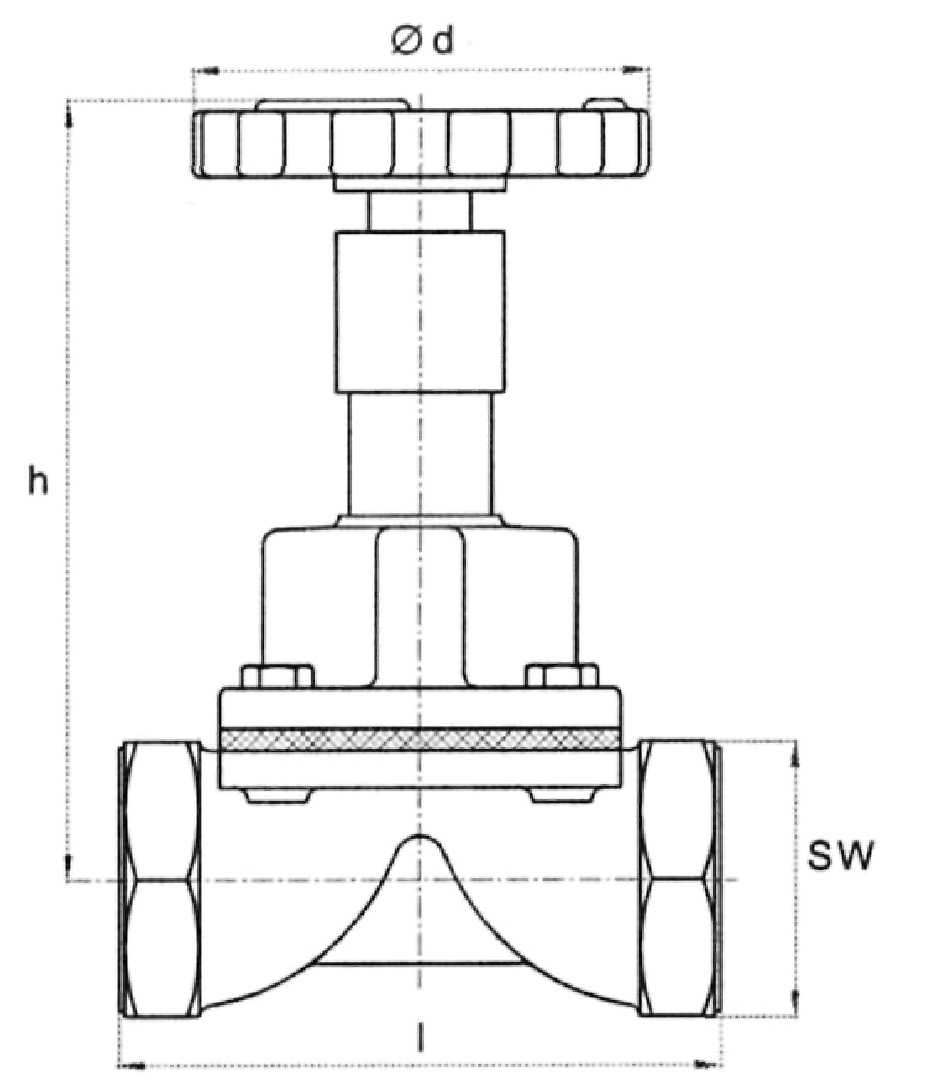

    ИНМОР | СУДОВОЙ КЛАПАН МЕМБРАННЫЙ МУФТОВЫЙ PN 10 ЧЕРТЁЖ № 01-013

    тип 01-013-А (без облицовки)

    тип 01-013-В (с резиновой облицовкой внутри)


    DN

    I

    h

    sw

    Hub

    MD

    O d

    KG

    G 1/2"

    85

    110

    41

    8

    58 x 62

    63

    1

    G 3/4"

    85

    110

    41

    8

    58 x 62

    63

    1

    G 1"

    110

    148

    46

    11

    68 x 72

    100

    2

    G 1 1/2"

    120

    173

    55

    18

    68 x 72

    100

    3

    G 1 1/2"

    140

    176

    60

    18

    107x 124

    100

    4

    G 2"

    165

    210

    75

    26

    132x 144

    125

    6



    Скачать техническую информацию и описание клапана: (570 kb) распечатать
