    КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

    Судовые клапаны отливные бортовые PN 16 чертёж № 01-010

    клапаны отливные, прямые и угловые, PN 16

    с наружной пружиной,регулировка  0,1 - 0,5 bar

    из высокопрочного чугуна GGG40.3

    внутренние детали - бронза RG 5

    размер по фланцам DIN 3202/EN 558 F1/F32

    фланцы в соотв. с DIN PN 10/16

    допустимое рабочее давление и

    температура в соовт. с DIN 2401

    Проводимые среды:
    вода морская, вода пресная, вода трюмная, жидкий груз, топливо, масло, воздух, газ, пар, вода питательная, нефтепродукты.

    спецификация материалов:

    корпус: GGG40.3        0.7043

    крышка: GGG40.3        0.7043

    седло: бронза RG 5        2.1096

    тарелка: бронза RG 5        2.1096

    шток: спец. латунь        2.0540

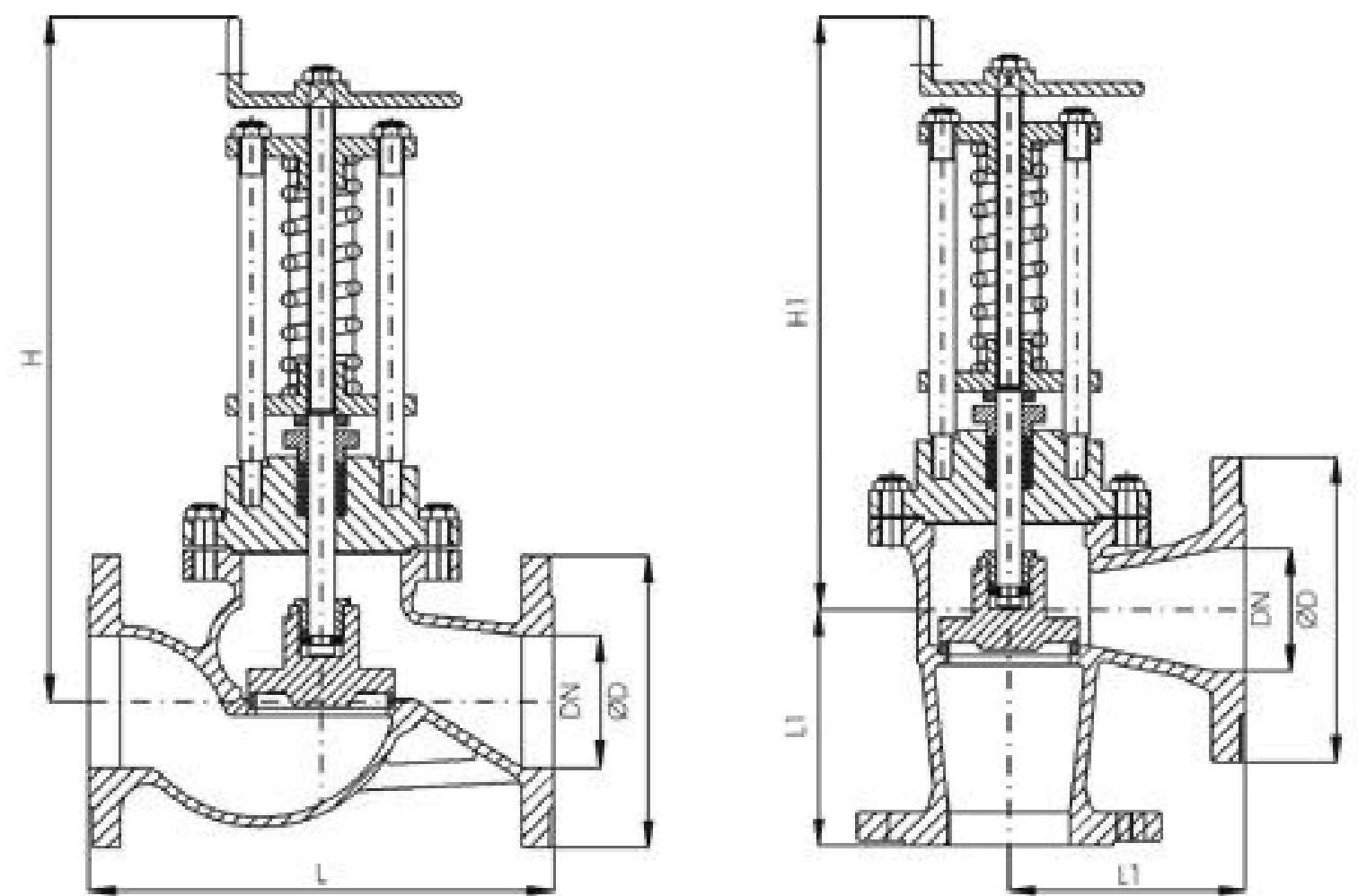

    СУДОВОЙ КЛАПАН ОТЛИВНОЙ БОРТОВОЙ PN 16 чертёж № 01-010

    тип 01-010-А                      тип 01-010-В

    DN

    L

    L1

    D

    PCD

    отв.

    H

    H1

    KG

    KG









    A

    B

    15

    130

    90

    95

    65

    4x 14

    270

    250

    7

    7

    20

    150

    95

    105

    75

    4x 14

    270

    250

    7

    7

    25

    160

    100

    115

    85

    4x 14

    285

    265

    8

    7

    32

    180

    105

    140

    100

    4x18

    310

    285

    9

    9

    40

    200

    115

    150

    110

    4x 18

    340

    320

    11

    10

    50

    230

    125

    165

    125

    4x 18

    395

    380

    15

    14

    65

    290

    145

    185

    145

    4x 18

    435

    410

    19

    18

    80

    310

    155

    200

    160

    8x18

    480

    440

    32

    30

    100

    350

    175

    220

    180

    8x18

    510

    465

    42

    35

    125

    400

    200

    250

    210

    8x18

    600

    550

    60

    52

    150

    480

    225

    285

    240

    8x22

    600

    595

    85

    70

    175

    -

    -

    -

    -

    -

    -

    -

    -

    -

    200

    600

    275

    340

    295

    8x22

    835

    765

    140

    115

    250

    730

    325

    395

    350

    12x22

    1030

    965

    250

    200

    300

    850

    375

    445

    400

    12x22

    1065

    980

    360

    260



    Скачать техническую информацию и описание клапана: (570 kb) распечатать
