    КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

    Судовые клапаны запорные проходные PN 40 чертёж № 01-022

    Клапаны проходные запорные, PN 40

    целиком из нерж. стали

    размер по фланцам в соотв. с DIN 3202/EN 558 F1/F32

    фланцы в соотв. с DIN PN 40

    рабочее давление и

    температура в соотв. с DIN 2401

    Проводимые среды:
    воздух, вода морская, вода пресная, газ, кислоты, конденсат, масло, пар, топливо.

    cпецификация материалов (DIN №):

    Вариант:

    материал

    А

    В

    корпус:

    нерж.сталь

    1.4308

    1.4408

    крышка:

    нерж.сталь

    1.4308

    1.4408

    седло:

    нерж.сталь

    1.4308

    1.4408

    тарелка:

    нерж.сталь

    1.4541

    1.4571

    шток:

    нерж.сталь

    1.4541

    1.4571

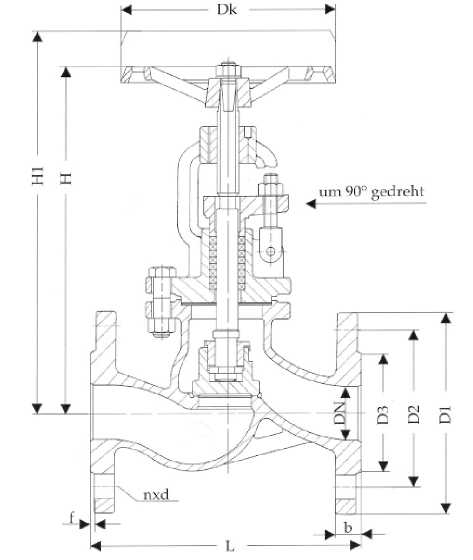

    ИНМОР | СУДОВОЙ КЛАПАН ЗАПОРНЫЙ ПРОХОДНОЙ PN40 чертёж № 01-022

    тип 01-022

    DN

    L

    D1

    D2

    отв.

    H

    H1

    DK

    KG

    15

    130

    95

    65

    4x14

    190

    198

    120

    3,8

    20

    150

    105

    75

    4x14

    230

    240

    120

    5,4

    25

    160

    115

    85

    4x 14

    230

    240

    140

    6,0

    32

    180

    140

    100

    4x 18

    235

    255

    140

    8,3

    40

    200

    150

    110

    4x 18

    265

    290

    160

    11

    50

    230

    165

    125

    4x18

    285

    310

    160

    14

    65

    290

    185

    145

    8x18

    285

    315

    180

    18

    80

    310

    200

    160

    8x18

    310

    350

    200

    27

    100

    350

    235

    190

    8x22

    340

    370

    225

    38

    125

    400

    270

    220

    8x26

    405

    445

    225

    66

    150

    480

    300

    250

    8x26

    470

    520

    300

    104



    Скачать техническую информацию и описание клапана: (570 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел компании "Инмор"

    Сертификат типового одобрения Российского Регистра Судоходства РФ


    Производители поставляемой судовой арматуры сертифицированы и одобрены основными Морскими Регистрами

    Замечания и комментарии приветствуются. С удовольствием добавим в наш каталог недостающую информацию по судовой арматуре.
