    КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

    Судовые клапаны запорные сильфонные PN16 чертёж № 01-025

    Клапаны запорные с сильфонным уплотнением, PN16

    исполение - проходные или угловые

    из чугуна по DIN GG-25

    с сильфоном из нерж. стали

    размер по фланцам

    в соотв. с DIN 3202/EN 558 T2

    фланцы в соотв. с DIN PN 10/16

    рабочее давление и

    температура в соотв. с DIN 2401

    Проводимые среды:
    вода горячая и холодная, пар, газ и т.д.

    спецификация материалов:

    корпус: GG-25        0.6025

    крышка: GG-25        0.6025

    седло: нерж. сталь        1.4021

    тарелка: нерж. сталь        1.4021

    шток: нерж. сталь        1.4021

    сильфон: нерж. сталь        1.4571

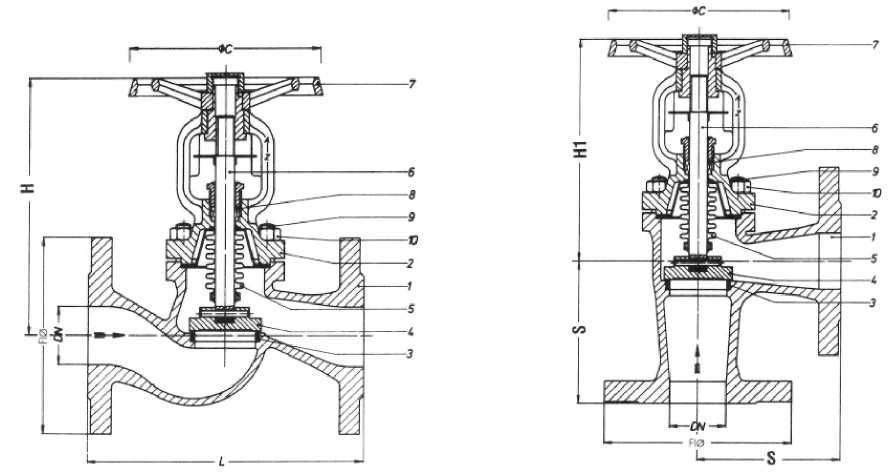

    ГК ИНМОР | СУДОВОЙ КЛАПАН ЗАПОРНЫЙ  СИЛЬФОННЫЙ PN16 чертёж № 01-025

    тип 01-025-А                                 тип 01-025-В


    DN

    L

    S

    FIO

    PCD

    отв.

    H

    H1

    C

    KG

    KG










    01-025-А

    01-025-В

    15

    130

    90

    95

    65

    4x 14

    195

    166

    125

    3,5

    3,7

    20

    150

    95

    105

    75

    4x 14

    195

    166

    125

    4,0

    4,4

    25

    160

    100

    115

    85

    4x 14

    195

    172

    125

    4,5

    5,1

    32

    180

    105

    140

    100

    4x 18

    193

    175

    125

    6,0

    6,5

    40

    200

    115

    150

    110

    4x 18

    232

    193

    160

    9,0

    8,3

    50

    230

    125

    165

    125

    4x 18

    235

    195

    160

    12

    11

    65

    290

    145

    185

    145

    4x 18

    283

    213

    200

    18

    15

    80

    310

    155

    200

    160

    8x 18

    285

    227

    200

    23

    19

    100

    350

    175

    220

    180

    8x 18

    350

    294

    250

    37

    31

    125

    400

    200

    250

    210

    8x 18

    389

    325

    250

    53

    44

    150

    480

    225

    285

    240

    8x22

    440

    355

    315

    79

    58

    200

    600

    275

    340

    295

    8x22

    570

    440

    400

    147

    99

    250

    730

    325

    395

    350

    12x22

    665

    580

    520

    180

    161

    300

    850

    375

    445

    400

    12x22

    720

    620

    520

    265

    235

    350

    980

    425

    505

    460

    16x22

    860

    785

    640

    360

    300

    400

    1.100

    475

    565

    515

    16x26

    1.010

    910

    640

    615

    570



    Скачать техническую информацию и описание клапана: (570 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел компании "Инмор"

    Сертификат типового одобрения Российского Регистра Судоходства РФ


    Производители поставляемой судовой арматуры сертифицированы и одобрены основными Морскими Регистрами

    Замечания и комментарии приветствуются. С удовольствием добавим в наш каталог недостающую информацию по судовой арматуре.
