    КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

    Судовые клапаны пожарные PN 16 чертёж №01-006

    Cудовые клапаны пожарные (обмыва палубы)
    DIN 86211, PN 16

    проходные или угловые

    бронза RG 5

    впуск: фланцевое соед. DIN PN 16

    выпуск: BSP-наружная резьба,

    с гайками РОТа, латунными

    (муфты других систем - по заказу)

    Проводимые среды:
    вода пресная, вода морская, холодная и горячая

    спецификация материалов:

    корпус: бронза RG 5        2.1096

    крышка: бронза RG 5        2.1096

    шток: латунь        2.0540

    тарелка: латунь/EPDM        2.0540

    муфты: латунь        2.0380

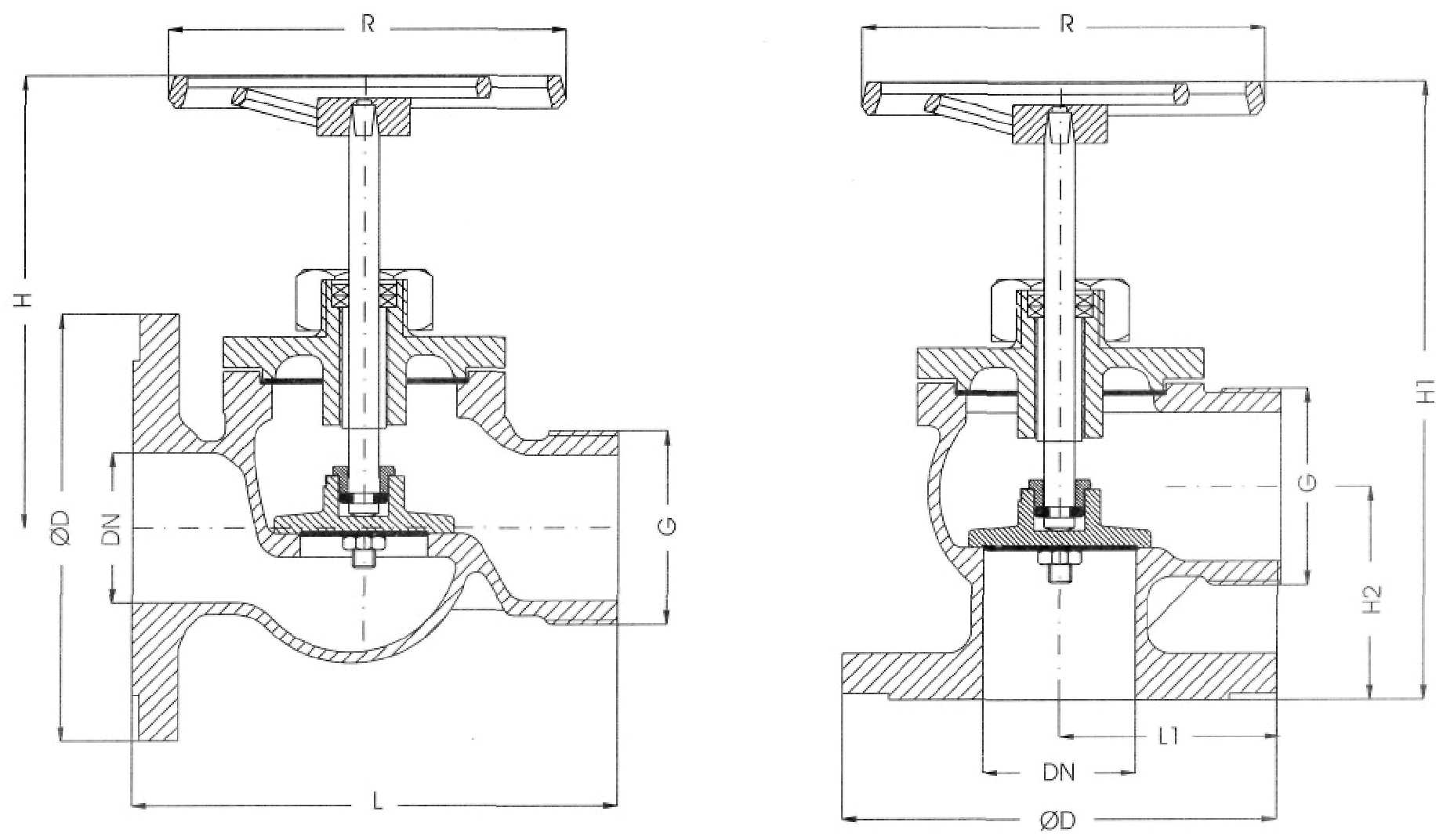

    Судовые клапаны пожарные PN 16 чертёж №01-006

    тип 01-006-А                        тип 01-006-В


    DN

    L

    L1

    D

    PCD

    отв.

    H

    H1

    R

    KG

    KG










    01-006-A

    01-006-B

    40

    150

    65

    150

    110

    4x18

    160

    140

    140

    5,0

    5,0

    50

    167

    72

    165

    125

    4x18

    165

    140

    140

    6,5

    5,7

    65

    200

    100

    185

    145

    4x 18

    180

    160

    150

    12,0

    11,5



    Скачать техническую информацию и описание клапана: (570 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел "Инмор"

    Сертификат типового одобрения Российского Регистра Судоходства РФ


    Производители поставляемой судовой арматуры сертифицированы и одобрены основными Морскими Регистрами

    Замечания и комментарии приветствуются. С удовольствием добавим в наш каталог недостающую информацию по судовой арматуре.
