    - КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

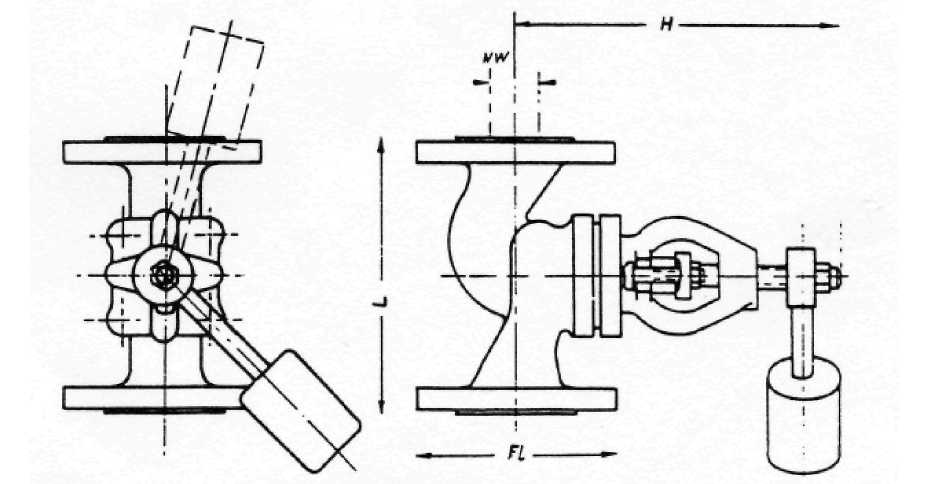

    Судовые клапаны самозапорные  PN 40 чертёж № 01-035

    клапаны самозапорные проходные, PN 40

    с рукояткой и грузом

    корпус - сталь ковкая GSC-25

    внутренние детали нерж. сталь

    размер по фланцам

    в соотв. с DIN 3202/EN 558 F1

    фланцы в соотв. с DIN PN 40

    Проводимые среды: воздух, вода пресная, вода морская,  масло,  пар, топливо, газ, кислоты, конденсат.

    спецификация материалов:

    корпус: GSC-25        1.0619

    седло: нерж. сталь        1.4021

    тарелка: нерж. сталь        1.4021

    шток: нерж. сталь        1.4021


    ГК ИНМОР | СУДОВОЙ КЛАПАН САМОЗАПОРНЫЙ PN40 чертёж № 01-035

    тип 01-035


    DN

    L

    FL

    PCD

    отв.

    H

    KG

    15

    130

    95

    65

    4x 14

    160

    7,0

    20

    150

    105

    75

    4x 14

    185

    8,0

    25

    160

    115

    85

    4x 14

    200

    10

    32

    180

    140

    100

    4x18

    205

    11

    40

    200

    150

    110

    4x18

    250

    15

    50

    230

    165

    125

    4x18

    255

    17

    65

    290

    185

    145

    8x 18

    295

    27

    80

    310

    200

    160

    8x 18

    335

    38



    Скачать техническую информацию и описание клапана: (570 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел компании "Инмор"
