    - КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

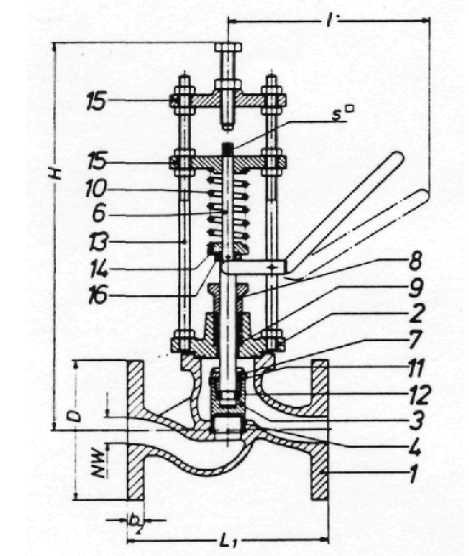

    Судовые клапаны дренажные самозапорные  PN 16 чертёж № 01-038

    клапаны дренажные самозапорные , PN 40

    с пружинным нагружением и рукояткой

    корпус из GSC-25

    внутренние детали нерж. сталь

    размер по фланцам

    в соотв. с DIN 3202/EN 558 F1

    фланцы в соотв. с DIN PN 40

    рабочее давление и

    температура в соотв. с DIN 2401

    Проводимые среды:

    вода морская, вода пресная

    спецификация материалов:

    корпус: GSC-25        1.0619

    седло: нерж. сталь        1.4021

    тарелка: нерж. сталь        1.4021

    шток: нерж. сталь        1.4021


    ИНМОР | СУДОВОЙ КЛАПАН ДРЕНАЖНЫЙ САМОЗАПОРНЫЙ PN16 чертёж № 01-038

    тип 01-038


    DN

    L1

    D

    PCD

    отв.

    H

    1

    KG

    15

    130

    95

    65

    4x 14

    280

    275

    7,5

    20

    150

    105

    75

    4x14

    280

    275

    8,7

    25

    160

    115

    85

    4x14

    280

    275

    9,7

    32

    180

    140

    100

    4x18

    360

    290

    11

    40

    200

    150

    110

    4x 18

    380

    290

    14

    50

    230

    165

    125

    4x 18

    380

    290

    16



    Скачать техническую информацию и описание клапана: (570 kb) распечатать
