    - КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

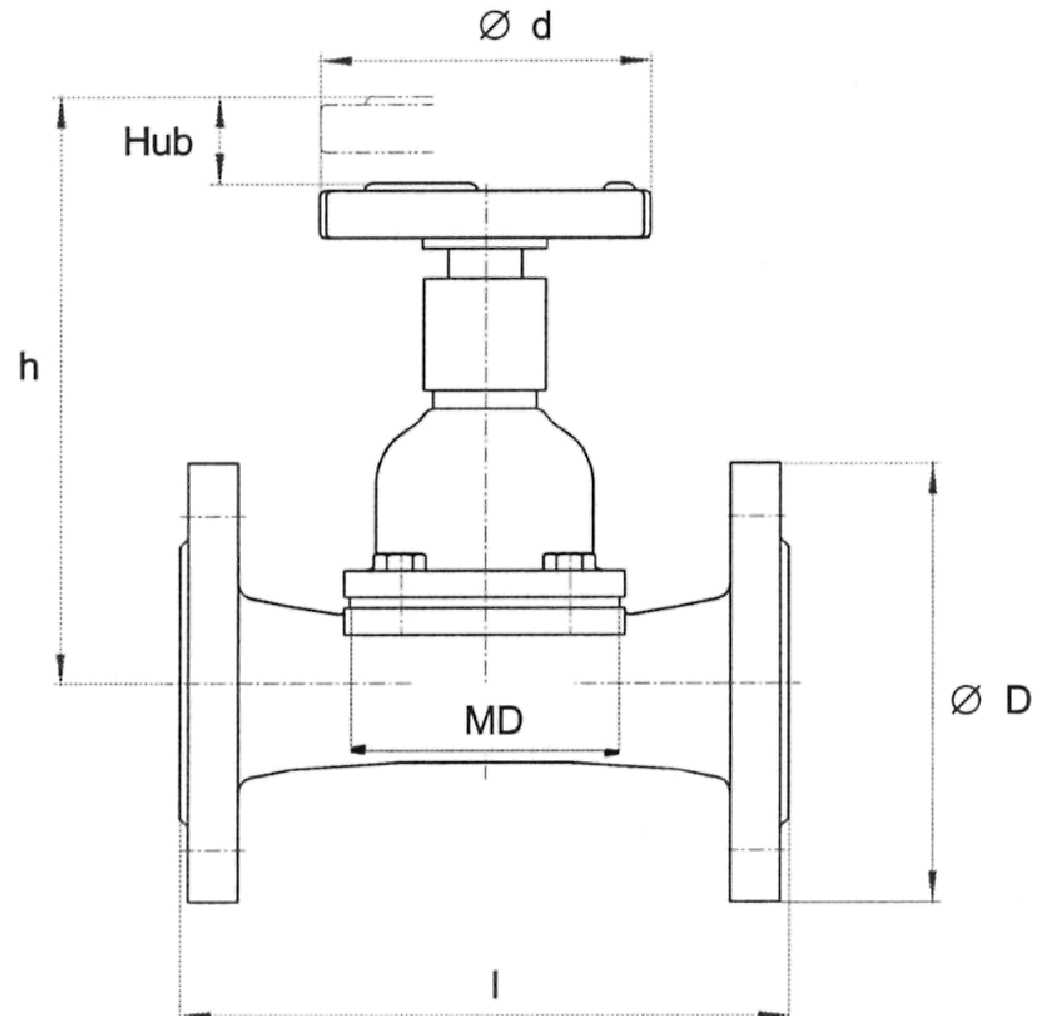

    Судовые клапаны мембранные проходные PN 10 чертёж № 01-012

    клапаны мембранные,необслуживаемые, PN 10

    проходные, тип "KB"

    чугун GG-25, с внутренней облицовкой или без

    размер по фланцам DIN 3202-F1 (ISO 5752/1)

    фланцы в соотв. с DIN PN 10

    доустимое рабочее давление от вакуума до 10 bar

    допустимая рабочая температура до + 120° C

    в зависимости от материала мембраны

    Проводимые среды: жидкости, газ, воздух, в зависимости от мембраны

    спецификация материалов:

    корпус: GG-25        0.6025

    крышка: GG-25        0.6025

    нажимная часть: GG-25        0.6025

    шток: нерж. сталь        1.4104

    мембрана: MR (Butyl), NBR, EPDM

    или гипалон

    ГК ИНМОР | СУДОВОЙ КЛАПАН МЕМБРАННЫЙ ПРОХОДНОЙ PN 10 ЧЕРТЁЖ № 01-012

    тип 01-012-А (без внутренней облицовки)

    тип 01-012-В (с резиновой облицовкой внутри)


    DN

    I

    D

    PCD

    отв.

    h

    MD

    O d

    KG

    15

    130

    95

    65

    4x14

    93

    70x46

    63

    2,0

    20

    150

    105

    75

    4x14

    93

    70x46

    63

    3,5

    25

    160

    115

    85

    4x14

    155

    86x67

    100

    4,0

    32

    180

    140

    100

    4x18

    155

    86x67

    100

    6,5

    40

    200

    150

    110

    4x18

    155

    86x67

    100

    7,0

    50

    230

    165

    125

    4x18

    220

    111x86

    125

    10

    65

    290

    185

    145

    4x18

    280

    136x108

    200

    16

    80

    310

    200

    160

    8x18

    320

    169x134

    200

    20

    100

    350

    220

    180

    8x18

    370

    O 198

    250

    27

    125

    400

    250

    210

    8x18

    360

    O 230

    320

    55

    150

    480

    285

    240

    8x22

    440

    O 285

    400

    75

    200

    600

    340

    295

    8x22

    560

    O 337

    400

    125



    Скачать техническую информацию и описание клапана: (570 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел компании "Инмор"

    Сертификат типового одобрения Российского Регистра Судоходства РФ


    Производители поставляемой судовой арматуры сертифицированы и одобрены основными Морскими Регистрами

    Замечания и комментарии приветствуются. С удовольствием добавим в наш каталог недостающую информацию по судовой арматуре.
