    КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

    Клапаны невозвратно-запорные PN16 чертёж №01-028

    Клапан судовой невозвратно-запорный, PN 16

    исполнение - проходные или угловые

    из серого чугуна по DIN GG-25

    внутренние детали из нерж. стали

    с подпружиниванием или без

    размер по фланцам

    в соотв. с DIN 3202/EN 558 F1/F32

    фланцы в соотв. с DIN PN 10/16

    рабочее давление и

    температура в соотв. с DIN 2401

    Проводимые среды:
    вода морская, вода пресная, вода трюмная, жидкий груз, топливо, масло, воздух, кислоты, конденсат, пар.

    спецификация материалов:

    корпус: GG-25        0.6025

    крышка: GG-25        0.6025

    седло: нерж. сталь        1.4021

    тарелка: нерж. сталь        1.4021

    шток: нерж. сталь        1.4021

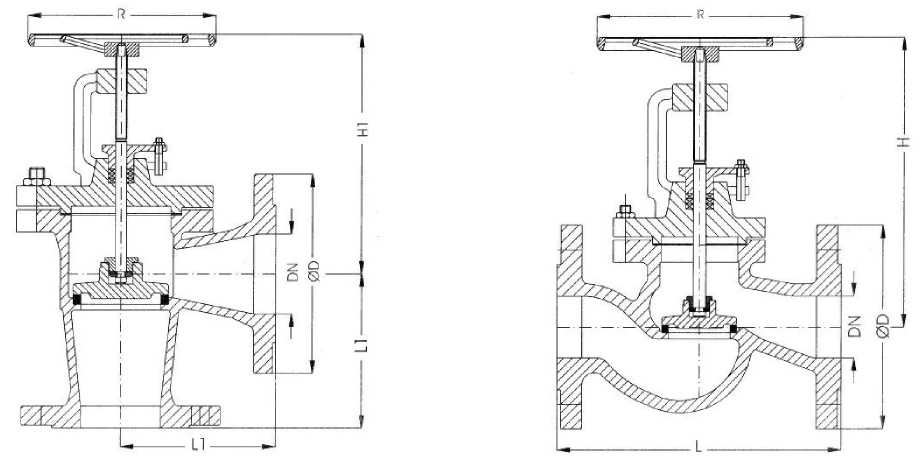

    ИНМОР | СУДОВОЙ КЛАПАН НЕВОЗВРАТНО-ЗАПОРНЫЙ PN16 чертёж № 01-028

    тип 01-028-В                                тип 01-028-А


    DN

    L

    L1

    OD

    PCD

    отв.

    H

    H1

    R

    KG

    KG










    01-028-А

    01-028-В

    15

    130

    90

    95

    65

    4x 14

    172

    155

    100

    3,3

    5,0

    20

    150

    95

    105

    75

    4x 14

    168

    163

    100

    3,8

    5,5

    25

    160

    100

    115

    85

    4x 14

    192

    185

    120

    5,4

    7,5

    32

    180

    105

    140

    100

    4x 18

    210

    212

    140

    8,0

    9,0

    40

    200

    115

    150

    110

    4x 18

    225

    212

    140

    9,4

    11,0

    50

    230

    125

    165

    125

    4x 18

    245

    224

    160

    13,6

    14,0

    65

    290

    145

    185

    145

    4x 18

    282

    274

    160

    18,0

    20,0

    80

    310

    155

    200

    160

    8x 18

    337

    340

    240

    31,0

    34,0

    100

    350

    175

    220

    180

    8x 18

    378

    377

    240

    40,0

    42,0

    125

    400

    200

    250

    210

    8x 18

    438

    422

    280

    62,0

    61,0

    150

    480

    225

    285

    240

    8x22

    470

    485

    320

    86,0

    85,0

    200

    600

    275

    340

    295

    8x22

    570

    574

    360

    153

    134

    250

    730

    325

    395

    350

    12x22

    691

    691

    400

    207

    200

    300

    850

    375

    445

    400

    12x22

    760

    550

    520

    277

    247

    350

    980

    425

    505

    460

    16x22

    860

    630

    520

    530

    300

    400

    1.100

    475

    565

    515

    16x26

    880

    780

    520

    600

    570



    Скачать техническую информацию и описание клапана: (570 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел компании "Инмор"
