клапан быстрозапорный,дистанционно-управляемый, PN16

угловой с подпружиниванием

изготовлен из высокопрочного чугуна GGG40.3

внутренние детали - нерж. сталь

размер по фланцам DIN 3202/EN 558 F1

фланцы в соотв. с DIN PN 10/16

макс. рабочая температура до + 140°С

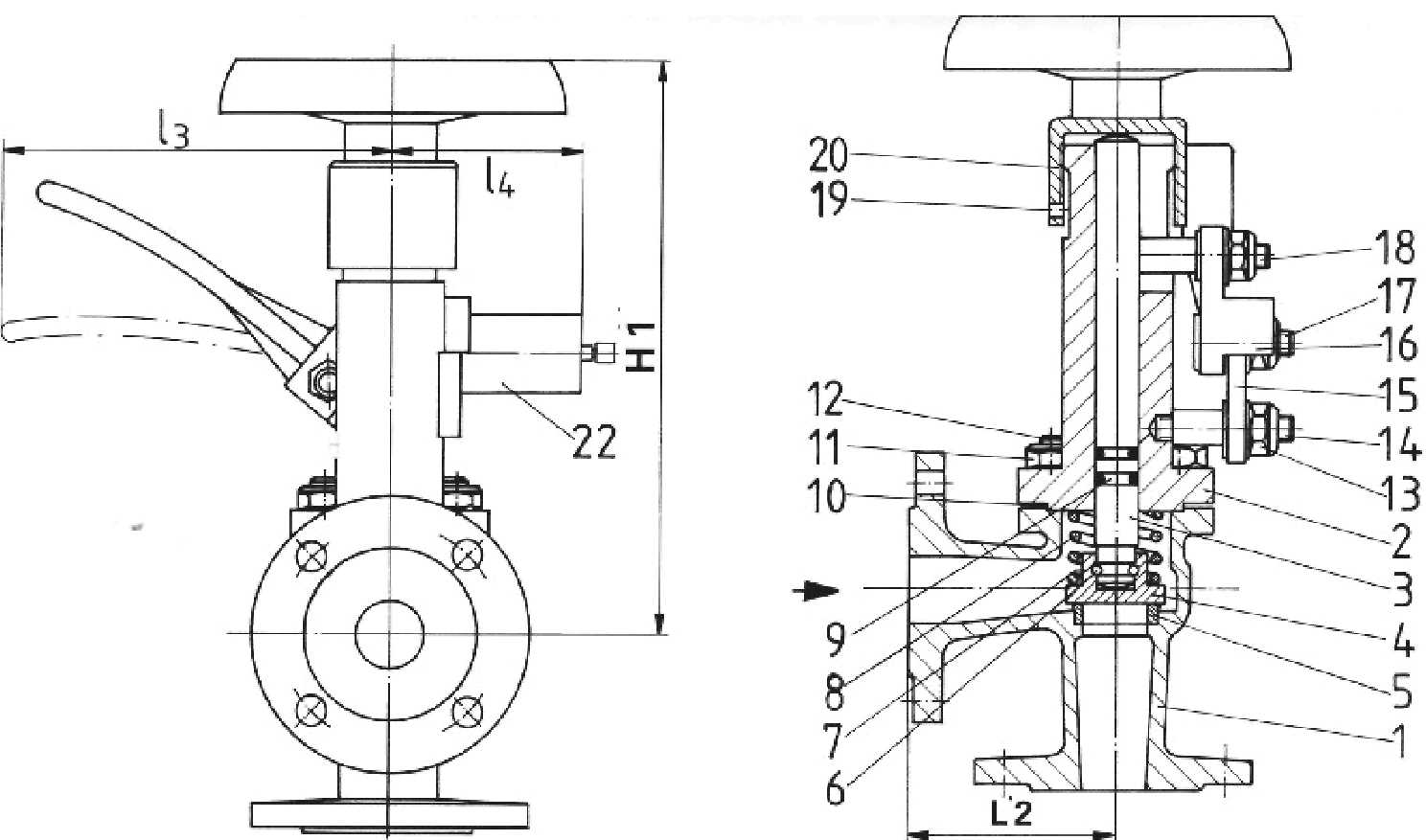

тип ИНМР.01.004.А (рис.01-004-А) :
с рукояткой под тросовый привод

тип ИНМР.01.004.В (рис.01-004-В) : с пневмоцилиндром

тип ИНМР.01.004.С (рис.01-004-С) : с гидроцилиндром

Применение:

Простой и надёжный судовой быстрозапорный клапан. Современная конструкция и устройство клапана позволяет оперативно управлять потоками рабочей жидкости. Возможно изготовление судового клапана с модифицированным релиз-цилиндром под все виды управления ( -гидро, - пневмо, тросиковый привод ).

Проводимые среды:

Топливо дизельное, масло, нефтепродукты, вода и другие жидкости не агрессивные к материалам клапана

cпецификация материалов клапана:

корпус: высокопрочный чугун - GGG40.3 (DIN 0.7043, ГОСТ ВЧ42)

корпус: высокопрочный чугун - GGG40.3 (DIN 0.7043, ГОСТ ВЧ42)

крышка: высокопрочный чугун - GGG40.3 (DIN 0.7043, ГОСТ ВЧ42)

седло: нерж. сталь        1.4021

тарелка: нерж. сталь        1.4021

шток: нерж. сталь        1.4021

тип ИНМР.01.004.А (рис.01-004-А) : клапан с пневмоцилиндром

тип ИНМР.01.004.В (рис.01-004-В) : клапан с пневмоцилиндром

тип ИНМР.01.004.С (рис.01-004-С) : клапан с гидроцилиндром

также возможно:

Судовые и промышленные клапаны из стали на номинальное давление PN40 bar
