Судовой клапан быстрозапорный проходной PN16

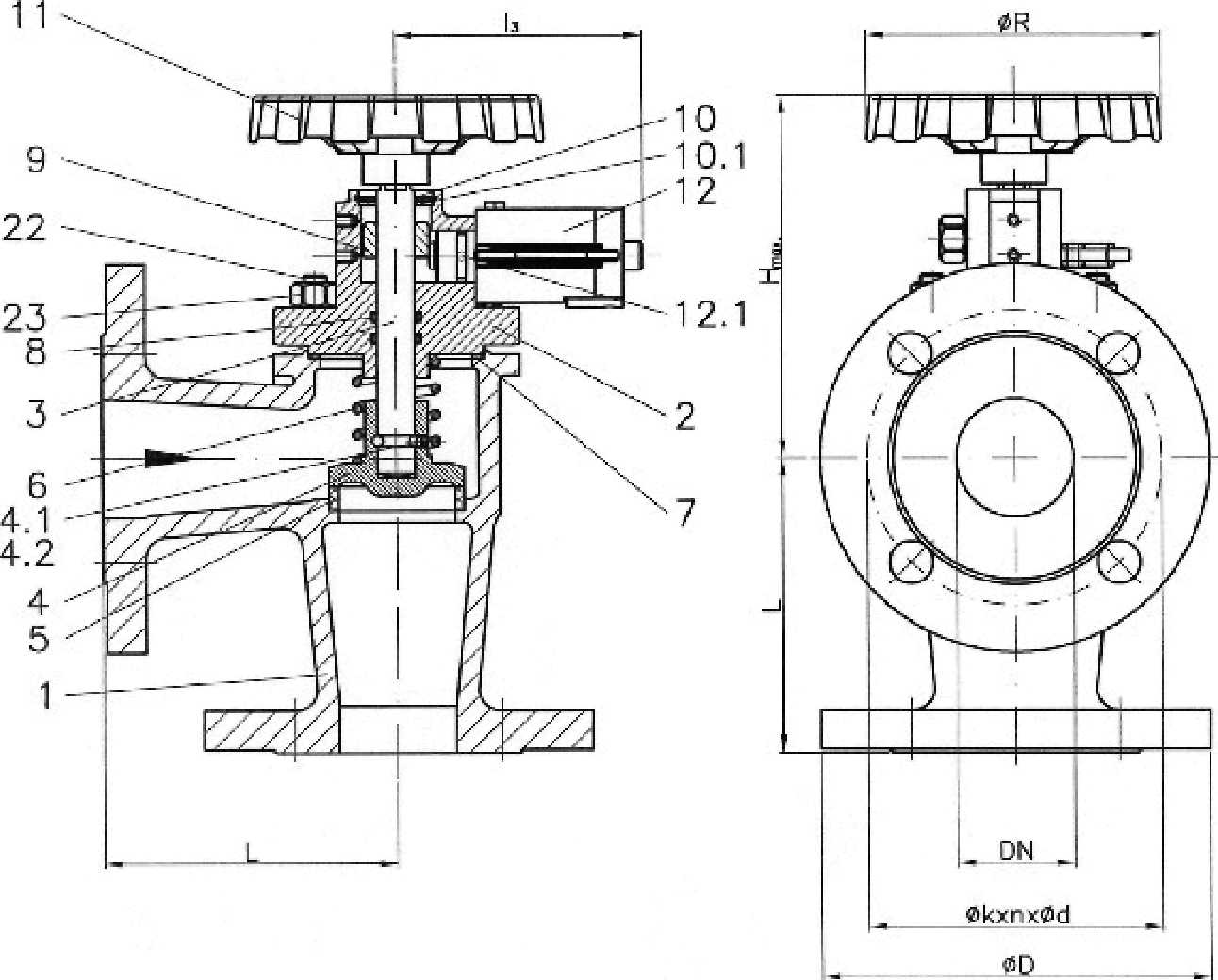

Чертёж ИНМР.01.002 ( рис.01-002 )

клапан быстрозапорный,

дистанционно-управляемый, PN16

- компактные -

угловой, с подпружиниванием

изготовлен из высокопрочного чугуна GGG40.3

внутренние детали - нерж. сталь

размер по фланцам DIN 3202/EN 558 F32

фланцы в соотв. с DIN PN 10/16

макс. рабочая температура + 140°С

тип ИНМР.01.002.А (рис.01-002-А): с рукояткой под тросовый привод

тип ИНМР.01.002.В (рис.01-002-В): с цилиндром для -гидро или -пневмо привода

Применение:

Простой и надёжный судовой быстрозапорный клапан. Современная конструкция и устройство клапана позволяет оперативно управлять потоками рабочей жидкости. Возможно изготовление судового клапана с модифицированным релиз-цилиндром под все виды управления ( -гидро, - пневмо, тросиковый привод ).

Проводимые среды:

Топливо дизельное, масло, нефтепродукты, вода и другие жидкости не агрессивные к материалам клапана

cпецификация материалов быстрозапорного клапана:

корпус: высокопрочный чугун - GGG40.3 (DIN 0.7043, ГОСТ ВЧ42)

крышка: высокопрочный чугун - GGG40.3 (DIN 0.7043, ГОСТ ВЧ42)

седло: нерж. сталь        1.4021

тарелка: нерж. сталь        1.4021

шток: нерж. сталь        1.4021

Клапаны быстрозапорные угловые PN 16 Чертёж № 01-002

тип ИНМР.01.002.А: (рис.01-002-А) клапан с рукояткой

тип 01-002-В:(рис.01-002-В) клапан с цилиндром для -гидро или -пневмо привода

Также возможно:

Судовые и промышленные быстрозапорные клапаны из стали; номинальное давление PN40


DN

L

H max.

D

PCD

отв.

13

R

KG

15

90

250

95

65

4x14

104

125

3,5

20

95

250

105

75

4x 14

104

125

4,0

25

100

250

115

85

4x 14

104

125

5,0

32

105

260

140

100

4x 18

104

125

6,0

40

115

270

150

110

4x18

104

125

8,0

50

125

275

165

125

4x18

104

125

10,0

65

145

265

185

145

4x18

100

175

18,0

80

155

270

200

160

8x 18

100

175

22,0



Скачать техническую информацию и описание клапана: (570 kb) распечатать


Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

Для получения уточнений и дополнительной информации
просим Вас связаться с нами любыми удобными Вам средствами связи.

С уважением,информационный отдел компании ИНМОР

Сертификат типового одобрения Российского Регистра Судоходства РФ


Судовая арматура сертифицирована РМРС и РРР

Замечания и комментарии приветствуются. С удовольствием добавим в наш каталог недостающую информацию по судовой арматуре.
