    - КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

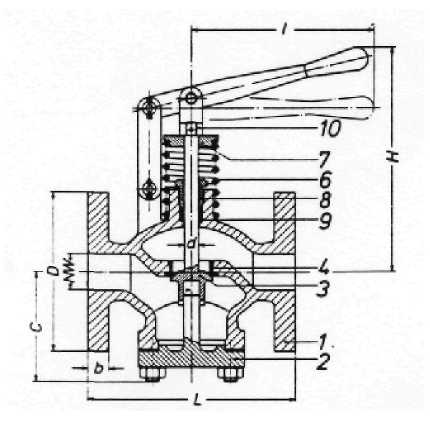

    Судовые клапаны самозапорные  PN 10 чертёж № 01-036

    Клапан самозапорный проходной, PN 10

    с пружинным нагружением, с рукояткой

    корпус из серого чугуна по DIN GG-25

    внутренние детали - бронза Rg5

    размер по фланцам

    в соотв. с DIN 3202/EN 558 F1

    фланцы в соотв. с DIN PN 10

    рабочее давление и

    температура в соотв. с DIN 2401

    Проводимые среды:
    вода морская, вода пресная, вода трюмная, вода питательная, жидкий груз, топливо, масло, воздух, пар, нефтепродукты.

    спецификация материалов:

    корпус: GG-25        0.6025

    крышка: GG-25        0.6025

    седло: бронза RG 5        2.1096

    тарелка: бронза RG 5        2.1096

    шток: SoMs59        2.0540

    ИНМОР | СУДОВОЙ КЛАПАН САМОЗАПОРНЫЙ PN10 чертёж № 01-036

    тип 01-036


    DN

    L

    D

    PCD

    отв.

    H

    C

    l

    KG

    20

    150

    105

    75

    4x14

    125

    82

    120

    6,0

    25

    160

    115

    85

    4x14

    160

    89

    120

    7,3

    32

    180

    140

    100

    4x18

    195

    95

    160

    8,6

    40

    200

    150

    110

    4x18

    210

    105

    180

    12

    50

    230

    165

    125

    4x18

    220

    118

    200

    15



    Скачать техническую информацию и описание клапана: (570 kb) распечатать
