    КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

    Судовые клапаны дренажные самозапорные PN 16 чертёж № 01-037

    Судовые клапаны дренажные самозапорные, PN 16

    с пружинным нагружением и рукояткой

    корпус из чугуна GG-25 или

    корпус из высокопрочного чугуна GGG40.3

    внутренние детали нерж. сталь

    размер по фланцам:

    в соотв. с DIN 3202/EN 558 F1

    в соотв. с DIN 3202/EN 558 F1

    фланцы в соотв. с DIN PN 10/16

    рабочее давление и

    температура в соотв. с DIN 2401

    Проводимые среды:
    вода морская, вода трюмная, вода пресная, жидкий груз, топливо, масло, воздух, конденсат, пар.

    спецификация материалов:

    корпус: тип 037-1        GG-25        0.6025

    корпус: тип 037-2        GGG40.3        0.7043

    седло: нерж. сталь        1.4021

    тарелка: нерж. сталь        1.4021

    шток: нерж. сталь        1.4021

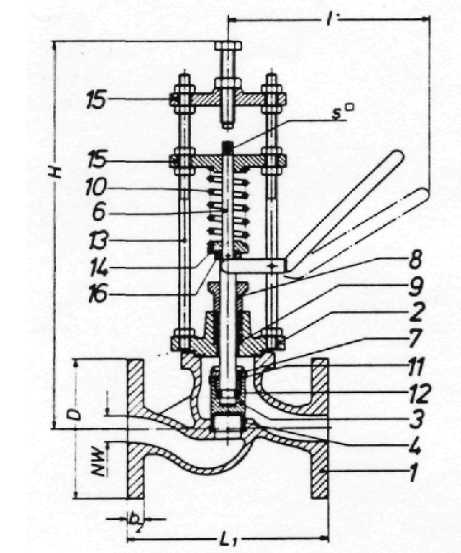

    ИНМОР | СУДОВОЙ КЛАПАН ДРЕНАЖНЫЙ САМОЗАПОРНЫЙ PN16 чертёж № 01-037

    тип 01-037-1 (чугун)

    тип 01-037-2 (высокопрочный чугун)


    DN

    L1

    D

    PCD

    отв.

    H

    1

    KG









    15

    130

    95

    65

    4x14

    280

    275

    7,0

    20

    150

    105

    75

    4x14

    280

    275

    8,0

    25

    160

    115

    85

    4x14

    280

    275

    9,0

    32

    180

    140

    100

    4x 18

    360

    290

    10

    40

    200

    150

    110

    4x 18

    380

    290

    13

    50

    230

    165

    125

    4x 18

    380

    290

    15



    Скачать техническую информацию и описание клапана: (570 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел компании "Инмор"
