- КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

Судовой клапан быстрозапорный проходной PN16

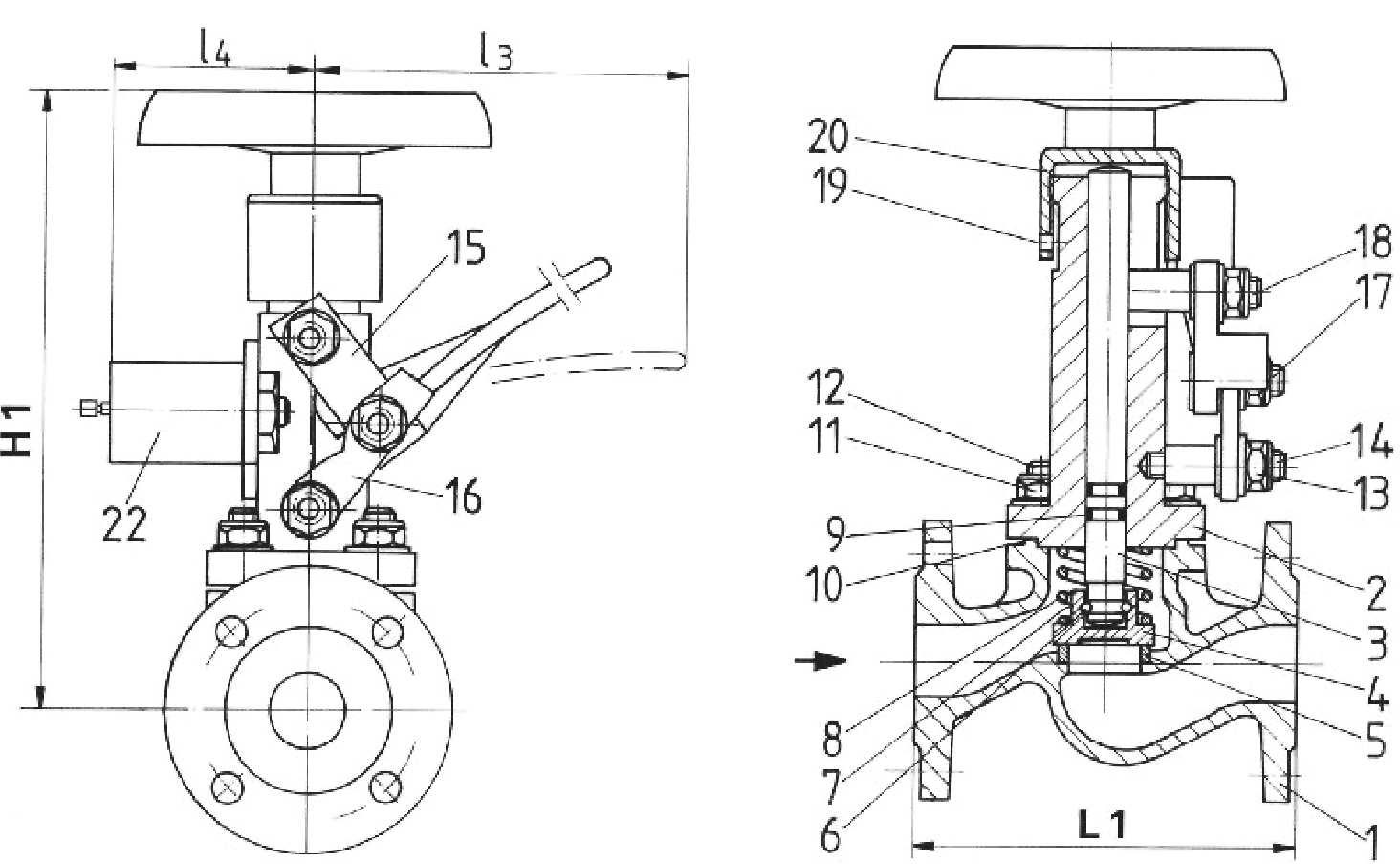

Чертёж ИНМР.01.003 ( рис.01-003 )

клапан быстрозапорный,дистанционно-управляемый, PN16

проходной с подпружиниванием

изготовлен из высокопрочного чугуна GGG40.3

внутренние детали - нерж. сталь

размер по фланцам DIN 3202/EN 558 F1

фланцы в соотв. с DIN PN 10/16

макс. рабочая температура до + 140°С

тип ИНМР.01.003.А (рис.01-003-А) : с рукояткой под тросовый привод

тип ИНМР.01.003.В (рис.01-003-В) : с пневмоцилиндром

тип ИНМР.01.003.С (рис.01-003-С) : с гидроцилиндром

Применение:

Простой и надёжный судовой быстрозапорный клапан. Современная конструкция и устройство клапана позволяет оперативно управлять потоками рабочей жидкости. Возможно изготовление судового клапана с модифицированным релиз-цилиндром под все виды управления ( -гидро, - пневмо, тросиковый привод ).

Проводимые среды:

Топливо дизельное, масло, нефтепродукты, вода и другие жидкости не агрессивные к материалам клапана

cпецификация материалов:

корпус: высокопрочный чугун - GGG40.3 (DIN 0.7043, ГОСТ ВЧ42)

крышка: высокопрочный чугун - GGG40.3 (DIN 0.7043, ГОСТ ВЧ42)

седло: нерж. сталь        1.4021

тарелка: нерж. сталь        1.4021

шток: нерж. сталь        1.4021

СУДОВОЙ КЛАПАН БЫСТРОЗАПОРНЫЙ ПРОХОДНОЙ PN 16 №01-003

тип ИНМР.01.003.А (рис.01-003-А) : клапан с рукояткой

тип ИНМР.01.003.В (рис.01-003-В) : клапан с пневмоцилиндром

тип ИНМР.01.003.с (рис.01-003-С) : клапан с гидроцилиндром

также возможно:

Судовые и промышленные клапаны из стали на номинальное давление PN40 bar


DN

L1

H1

D

PCD

отв.

13

14

KG

15

130

250

95

65

4x 14

140

100

4,3

20

150

250

105

75

4x14

140

100

5,0

25

160

250

115

85

4x14

140

100

6,0

32

180

260

140

100

4x18

140

100

7,0

40

200

270

150

110

4x 18

140

100

10

50

230

275

165

125

4x 18

140

100

12

65

290

340

185

145

4x 18

170

110

16

80

310

350

200

160

8x18

170

110

22

100

350

370

220

180

8x18

240

110

34

125

400

420

250

210

8x18

240

110

52

150

480

430

285

240

8x22

240

110

65

200

600

505

340

295

8x22

270

130

120

250

730

575

395

350

12x22

270

130

210



Скачать техническую информацию и описание клапана: (570 kb) распечатать


Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

Для получения уточнений и дополнительной информации
просим Вас связаться с нами любыми удобными Вам средствами связи.

С уважением,информационный отдел "ИНМОР"

Сертификат типового одобрения Российского Регистра Судоходства РФ


Производитель судовой арматуры сертифицирован и одобрен основными Морскими Регистрами

Замечания и комментарии приветствуются. С удовольствием добавим в наш каталог недостающую информацию по судовой арматуре.
