    КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

    Судовая станция гидравлическая управляющая быстрозапорными клапанами

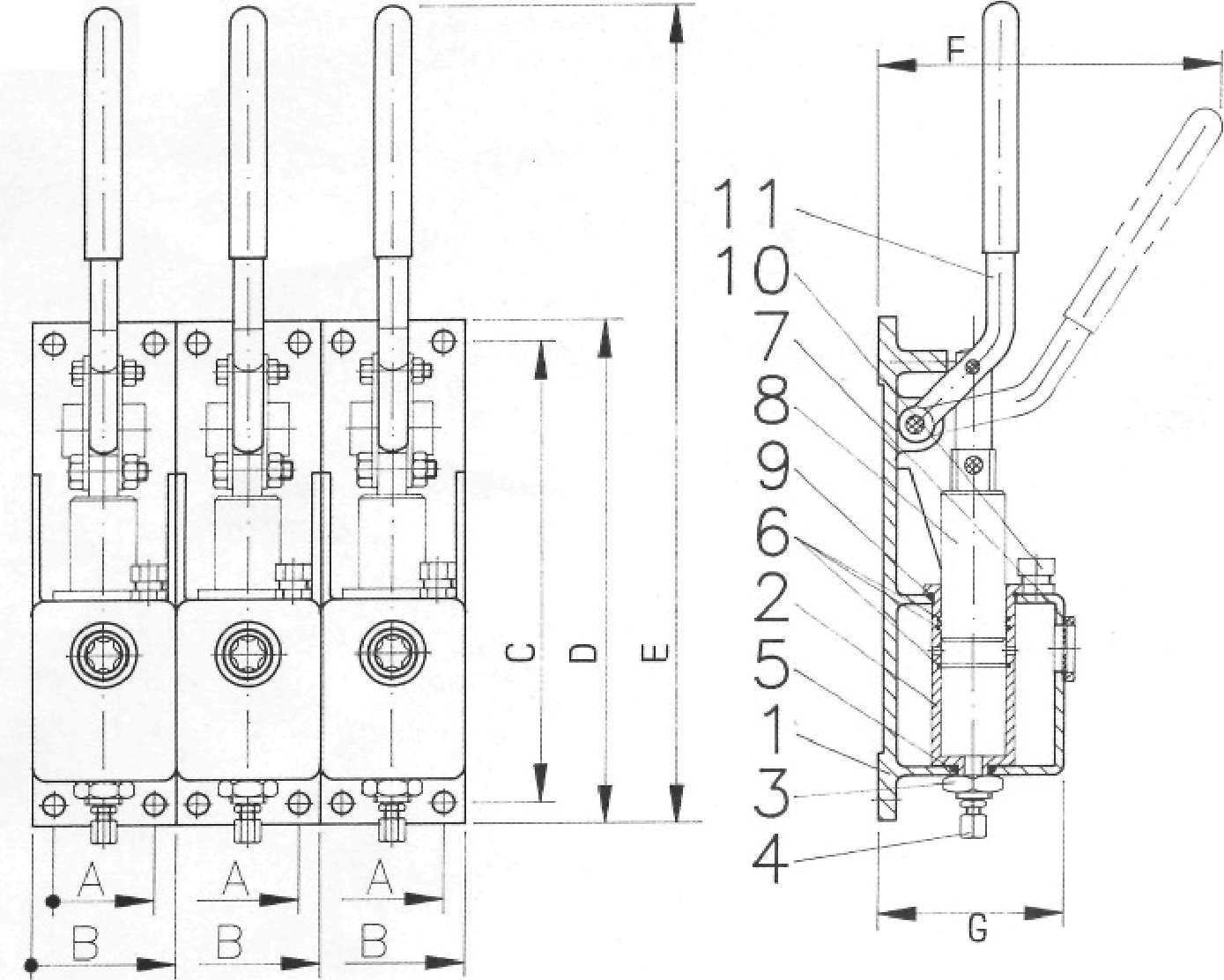

    Чертёж ИНМР.01.005 ( рис.01-005 )

    станция гидравлическая

    для управления быстрозапорными клапанами

    с гидроцилиндрами для клапанов ИНМР.01.001 / ИНМР.01.002 / ИНМР.01.003 / ИНМР.01.004

    корпус из алюминия / чугуна / стали ; с общим резервуаром

    кол-во рукояток - от 1 до 6 (по заказу)

    с возможностью  управления одним пускателем

    (рукояткой) до 5 быстрозапорными клапанами

    управляющее давление: 8 bar

    рабочий объём: 50 см куб.

    Проводимые среды: масло для гидравлических систем

    спецификация материалов:

    корпус: сталь        St37

    цилиндр: сталь        9 S20

    уплотнение: пербунан        NBR

    поршень: нерж. сталь        1.4305


    Судовая станция гидравлическая управляющая чертёж №01-005

    тип 01-005


    кол-во
    рукояток

    A

    В

    С

    D

    E

    F

    G

    KG

    1

    60

    80






    3,4

    2

    140

    160






    6,8

    3

    220

    240

    280

    300

    480

    290

    112

    10,2

    4

    300

    320






    13,5

    5

    380

    400






    17,0

    6

    460

    480






    20,3



    Скачать техническую информацию и описание клапана: (570 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел "ИНМОР"

    Сертификат типового одобрения Российского Регистра Судоходства РФ


    Производитель поставляемой судовой арматуры сертифицирован основными Морскими Регистрами

    Замечания и комментарии приветствуются. С удовольствием добавим в наш каталог недостающую информацию по судовой арматуре.
