    - КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

    Судовые клапаны запорные сильфонные PN16 чертёж № 01-026

    клапаны запорные с сильфонным уплотнением , PN 16

    проходные или угловые

    из высокопрочного чугуна GGG40.3

    с сильфоном из нерж. сталь

    размер по фланцам

    в соотв. с DIN 3202/EN 558 T2

    фланцы в соотв. с DIN PN 10/16

    рабочее давление и

    температура в соотв. с DIN 2401

    Проводимые среды: Масло, горячая вода под давлением, пар, воздух и т.д.

    спецификация материалов:

    корпус: GGG40.3        0.7043

    крышка: GGG40.3        0.7043

    седло: нерж. сталь        1.4021

    тарелка: нерж. сталь        1.4021

    шток: нерж. сталь        1.4021

    сильфон: нерж. сталь        1.4571

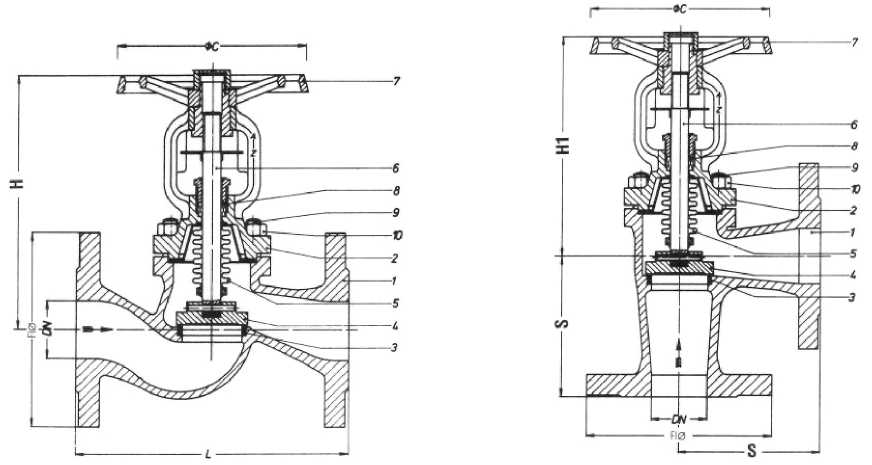

    ИНМОР | СУДОВОЙ КЛАПАН ЗАПОРНЫЙ  СИЛЬФОННЫЙ PN16 чертёж № 01-026

    тип 01-026 А                              тип 01-026 В


    DN

    L

    S

    FIO

    PCD

    отв.

    H

    H1

    C

    KG

    KG










    тип 01-026 А

    тип 01-026 В

    15

    130

    90

    95

    65

    4x 14

    191

    166

    126

    3,7

    3,7

    20

    150

    95

    105

    75

    4x 14

    191

    166

    126

    4,4

    4,4

    25

    160

    100

    115

    85

    4x 14

    197

    172

    126

    5,1

    5,1

    32

    180

    105

    140

    100

    4x 18

    200

    175

    126

    7,5

    6,5

    40

    200

    115

    150

    110

    4x 18

    218

    193

    150

    8,8

    8,3

    50

    230

    125

    165

    125

    4x 18

    220

    195

    150

    12

    11

    65

    290

    145

    185

    145

    4x 18

    238

    213

    175

    16

    15

    80

    310

    155

    200

    160

    8x 18

    257

    227

    175

    21

    19

    100

    350

    175

    220

    180

    8x 18

    340

    294

    225

    33

    31

    125

    400

    200

    250

    210

    8x 18

    360

    325

    300

    51

    44

    150

    480

    225

    285

    240

    8x22

    390

    355

    400

    69

    58

    200

    600

    275

    340

    295

    8x22

    530

    440

    520

    105

    99

    250

    730

    325

    395

    350

    12x22

    665

    580

    520

    180

    161

    300

    850

    375

    445

    400

    12x22

    720

    620

    520

    265

    235

    350

    980

    425

    505

    460

    16x22

    860

    785

    640

    360

    300

    400

    1.100

    475

    565

    515

    16x26

    1.010

    910

    640

    615

    570



    Скачать техническую информацию и описание клапана: (570 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел компании "Инмор"

    Сертификат типового одобрения Российского Регистра Судоходства РФ


    Производители поставляемой судовой арматуры сертифицированы и одобрены основными Морскими Регистрами

    Замечания и комментарии приветствуются. С удовольствием добавим в наш каталог недостающую информацию по судовой арматуре.
