    - КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

    Клапаны самозапорные  PN 16 чертёж № 01-034

    Судовые клапаны самозапорные проходные, PN 16

    с рукояткой и грузом

    корпус из чугуна GG-25 или

    корпус из высокопрочного чугуна GGG40.3

    внутренние детали нерж. сталь

    размер по фланцам

    в соотв. с DIN 3202/EN 558 F1

    фланцы в соотв. с DIN PN 10/16

    рабочее давление и

    температура в соотв. с DIN 2401

    Проводимые среды:
    Масло, топливо, нефтепродуты, морская и пресная вода.

    спецификация материалов:

    корпус: тип 01-034-1:        GG-25        0.6025

    корпус: тип 01-034-2:        GGG40.3        0.7043

    седло: нерж. сталь        1.4021

    тарелка: нерж. сталь        1.4021

    шток: нерж. сталь        1.4021

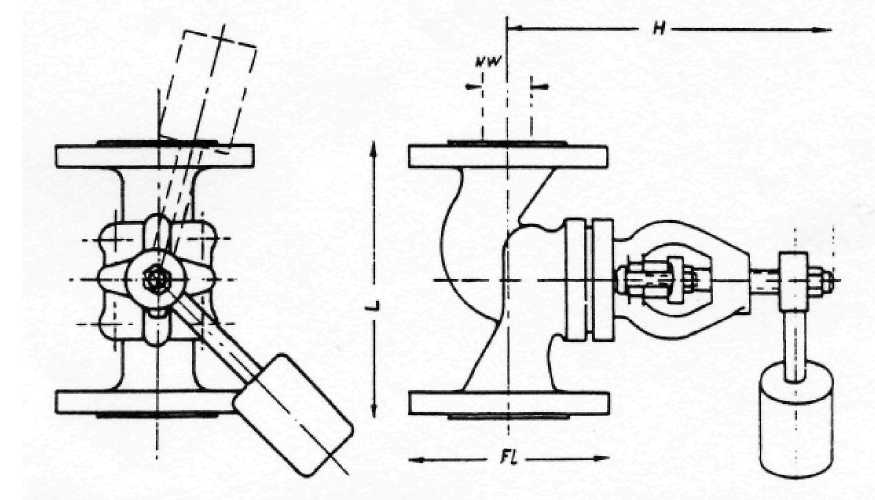

    ИНМОР | СУДОВОЙ КЛАПАН САМОЗАПОРНЫЙ PN16 чертёж № 01-034

    тип 01-034-1 (чугун GG-25)

    тип 01-034-2 (высокопрочный чугун GGG40.3)


    DN

    L

    FL

    PCD

    отв.

    H

    KG

    15

    130

    95

    65

    4x 14

    160

    6,0

    20

    150

    105

    75

    4x 14

    185

    7,0

    25

    160

    115

    85

    4x 14

    200

    9,0

    32

    180

    140

    100

    4x 18

    205

    11

    40

    200

    150

    110

    4x 18

    250

    13

    50

    230

    165

    125

    4x18

    255

    15

    65

    290

    185

    145

    4x18

    295

    25

    80

    310

    200

    160

    8x 18

    335

    35



    Скачать техническую информацию и описание клапана: (570 kb) распечатать
