    КЛАПАНЫ ЗАПОРНЫЕ И НЕВОЗВРАТНО-ЗАПОРНЫЕ

    Судовая коробка клапанная  PN 10 чертёж № 01-039-*-*-*

    клапанная коробка по DIN-HNA PN 10

    тип 01-039-А всасывающая клапанная коробка

    тип 01-039-В нагнетающая клапанная коробка

    тип 01-039-С комбинированная клапанная коробка

    для пара до +160° C

    фланцы в соотв. с DIN PN 10/16

    Проводимые среды: пар, вода, масла и прочие жидкости


    спецификация материалов:

    корпус: GG-20        0.6020

    сёдла: бронза RG7        2.1090

    штоки: SoMs59        2.0540

    ГК ИНМОР | СУДОВАЯ КЛАПАННАЯ КОРОБКА PN10 чертёж № 01-039

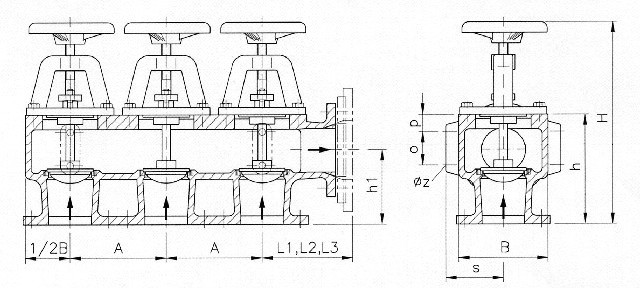

    тип 01-039-А: Всасывающая клапанная коробка (пример)

    A - всасывающая-клапанная коробка DN 25 - DN 200

    B - нагнетающая-клапанная коробка  DN 32 - DN 200

    C - комбинированная клаппанная коробка DN 40 - DN 200

    Клапанные коробки изготавливаются с 2-, 3-, 4-, 5-, 6- и более клапанами. Выходные соединения имеют одинаковый размер, входные соединения могут быть того же размера, что и выходные или в два раза больше, в случае большего числа впусков их размеры могут различаться.

    Каждый клапан может быть оборудован как фиксированной тарелкой, так и плавающей как невозвратно-запорный клапан. Клапанные коробки могут поставляться  с корпусами из чугуна или бронзы, а также с вариантами различных материалов для внутренних частей.

    В виду, значительного разнообразия исполнений, пожалуйста, прилагайте к запросу эскиз.



    Скачать техническую информацию и описание клапана: (570 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел компании "Инмор"
